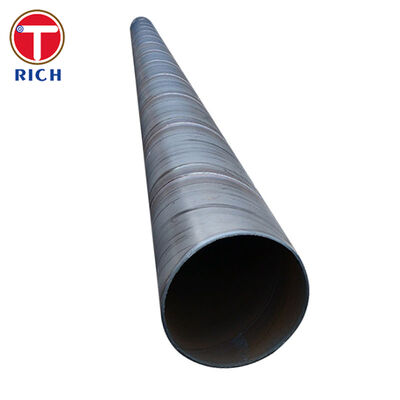

ASTM A1097 Σιδηρουργικό σωλήνα υδρατμών άνθρακα ηλεκτρικής σύντηξης συγκολλημένο για μηχανική χρήση

Σωλήνες ατσάλινου περιβλήματος ASTM A1097 (Ανθρακονήματος) ∆υλισμένες με ηλεκτρική σύντηξη (πλώρη) για μηχανική συντήρηση

Υλικό

Το ASTM A1097/A1097M σωλήνα περιβλήματος είναι ένασωλήνες χάλυβα άνθρακα μεγάλου διαμέτρουπου κατασκευάζεται από τηνΗλεκτροσύνθεση (arc) συγκολλημένη (EFW) διαδικασίαμεΚαθαρή ή σπειροειδή ραφήκατασκευή. κατασκευάζεται από συγκολλητέα υλικά άνθρακα/HSLA ή υλικά περιτύλιξης που επιτρέπονται από το πρότυπο (π.χ. ASTM A515/A516/A572/A36/A1011/A1018), τα οποία επιλέγονται για να ταιριάζουν με την αντοχή, τη συγκολλησιμότητα,και απαιτήσεις υπηρεσίας.

Προδιαγραφές

• Πρότυπο / Τύπος:ASTM A1097/A1097M ∙ Πυροσωλήνες περιβλήματος από χάλυβα άνθρακα, συγκολλημένοι με πλέγμα πλέγματος (πλέγμα πλέγματος)

• Πεδίο μεγέθους: NPS 10 και μεγαλύτερο(εξωτερική διάμετρος όπως καθορίζεται από τον αγοραστή)

• Δάχος τοίχου: ≥ 0,200 ίντσες (5,1 mm)(Μπορούν να παρασχεθούν άλλες διαστάσεις, εάν συμμορφώνονται)

• Κατασκευή:Δύναται να χρησιμοποιηθεί για την κατασκευή υδραυλικών υλικών.αρθρώσεις οπίσθιαςμεΣυμπληρωματικές συγκόλλησεις διείσδυσης(μηδενική ή ελικοειδής)

• Διάρκεια:Όπως αναφέρεται στην παραγγελία,± 1/2 ίντσες (± 13 mm)ανοχή

• Τελεία Τελεία Επιλογές: Τελεία απλή, βελονισμένα ή αλληλοσυνδεδεμένα(Α1097 υποστηρίζεται)

  • Στροφή καμπύλης: 30° +5° / -0°

• Διαμετρικά / γεωμετρικά όργανα ελέγχου (ανά Α1097):

  • Βάρος: κάθε μήκοςόχι περισσότερο από 5% υπόθεωρητικό βάρος

  • ΟΔ (περίμετρο):≤ ± 1%των καθορισμένων ODή ≤ ± 3/4 ίντσες (19 mm) περιφέρεια(το μικρότερο)

  • Στρογγυλότητα:≤ 1%διακύμανση σε ένα μόνο επίπεδο

  • Καθαρότητα: μέγιστη απόκλιση00,1% του μήκους του σωλήνα

  • Δάχος:≥ 87,5%του ονομαστικού σε οποιοδήποτε σημείο·≤ 112,5%εκτός εάν ο αγοραστής εγκρίνει

• Τυπική δοκιμή ποιότητας (A1097):Έναδοκιμή τάσης συγκόλλησης μειωμένης τομήςανά παρτίδα300 μέτρα(ή κλάσμα) για κάθε διάμετρο/πλάτος

• Προαιρετικά (ανάλογα με το έργο):Επιθεώρηση συγκόλλησης UT/RT, χαρτογράφηση διαστάσεων, μαρτυρία από τρίτους, προστατευτικές επικάλυψεις (FBE / 3LPE / επωξικό / βιθουμικό περιτύλιγμα), προστατευτικές πλάκες, καθαρισμό ID/OD.

Βασικά χαρακτηριστικά

• Χρησιμοποιούνται για την κατασκευή περιβλήματος.σε εργασίες χωρίς χαρακώματα και υπόγεια εργασίες (σκαφώνες, σήραγγες, ανοιχτές χαρακώσεις).

• Σχεδιασμός συγκόλλησης πλήρους διείσδυσης EFWυποστηρίζει ισχυρές μηχανικές επιδόσεις και αξιόπιστη ακεραιότητα των αρθρώσεων.

• Δυνατότητα μεγάλης διάμετρου (NPS 10+)με ελεγχόμενη στρογγυλότητα/ευθεία για ευκολότερη ανάρτηση, ευθυγράμμιση και εγκατάσταση.

• Πολλαπλές λύσεις(καθαρή / κωνική / ενσωματωμένη σύνδεση) για να ταιριάζει με τις απαιτήσεις συγκόλλησης πεδίου ή ανάρτησης.

Τα Πλεονεκτήματά Μας

1) Η συγκόλληση θα διατηρηθεί κατά τη διάρκεια της ανάσυρσης;
Η ASTM A1097 απαιτεί κατασκευή EFW μεΣυμπληρωματικές συγκόλλησεις διείσδυσηςκαι αντιμετωπίζει την ειδικότητα της διαδικασίας συγκόλλησης (AWS D1.1 ή κώδικας που έχει αποδεχθεί ο αγοραστής), παρέχοντας μια ισχυρή βάση για απαιτητικά φορτία εγκατάστασης.

2) Πώς ελέγχετε τη στρογγυλότητα και την ευθεία ώστε ο σωλήνας να μην δεσμεύεται;
Το A1097 ορίζει σαφή όρια γεωμετρίας γιαΔιακύμανση OD, στρογγυλότητα και ευθεία∆ημιουργούμε και ελεγχόμαστε για να πληρούνται (ή να σφίγγουν το έργο) αυτές οι ανοχές.

3) Μπορείτε να προμηθεύσετε άκρες που ταιριάζουν στις ανάγκες συγκόλλησης ή διασύνδεσης του εργοστασίου μας;
Ναι ∆εν επιτρέπεταιαπλή,βελονισμένο, ήαλληλένδετες άκρες των αρθρώσεων, συμπεριλαμβανομένων των καθορισμένων απαιτήσεων γωνίας στροφής.

4) Τι γίνεται με τις ζημιές και τη διάβρωση της επικάλυψης κατά τη διάρκεια του σκληρού ή του επιθετικού εδάφους;
Παρέχουμε επιλογές επικάλυψης που επιλέγονται για την αβραστικότητα του εδάφους και τη μέθοδο εγκατάστασης.Οι κατευθυντήριες γραμμές της βιομηχανίας τονίζουν ότι η απόδοση του περιβλήματος/ της επικάλυψης εξαρτάται από την επιλογή της επικάλυψης και τις παραμέτρους εγκατάστασης, έτσι ώστε να ταιριάζουμε τα συστήματα (FBE/3LPE/εποξικό, κλπ.) στις συνθήκες διέλευσης και στο σχέδιο χειρισμού.

5) Ποιά αποδεικτικά στοιχεία επιθεώρησης λαμβάνουμε;
Υποστηρίζουμετεκμηρίωση δοκιμής εργοστασίου, μηχανικές δοκιμές συγκόλλησης βάσει παρτίδας, όπως αναφέρεται στην παράγραφο A1097, και προαιρετικά σχέδια NDT (UT/RT), όταν το έργο απαιτεί ενισχυμένη διασφάλιση για την ακεραιότητα της ραφής.

Χημική σύνθεση

Μηχανικές ιδιότητες

Εφαρμόσιμα πρότυπα

ΑΣΤΜ

• ΑΣTM A1097/A1097MΠύλη από χάλυβα, άνθρακα, ηλεκτρική σύντηξη (arc) - συγκολλημένη (NPS 10 και μεγαλύτερη)

• Σχετικές (εναλλακτικές λύσεις έργου): ASTM A139 (σωλήνας EFW), ASTM A252 (στοιχεία σωλήνων/κάλυψη σωλήνων), ASTM A671/A672 (σωλήνας EFW από φωτοβολταϊκή πλάκα)

Επικεφαλής

• EN 10219 (κρυοσυσκευασμένες συγκολλημένες δομικές κούφες διατομές) ‡ συνήθως χρησιμοποιούνται για εφαρμογές δομικών/μηχανικών περιβλήσεων

• EN 10217-1 (συναρμολογημένοι σωλήνες χάλυβα για σκοπούς πίεσης) ̇ όταν απαιτείται ταξινόμηση υπό πίεση

• EN ISO 3183 (αγωγός αγωγού) ̇ όταν απαιτείται ισοδυναμία αγωγού/αγωγού αγωγού

GOST

• ΓΚΟΣΤ 20295 (υλυσμένα σωλήνες χάλυβα για σωλήνες κορμού)

• ΓΚΟΣΤ 10704 / ΓΚΟΣΤ 10705 (ηλεκτρικά συγκολλημένοι σωλήνες χάλυβα)

ΔΕΣ

• JIS G3452 (σωλήνες από χάλυβα άνθρακα για συνηθισμένους σωλήνες)

• JIS G3454 (σωλήνες από χάλυβα άνθρακα για υπηρεσίες πίεσης)

• JIS G3444 (δομικές κοίλες διατομές)

Εγγύς

• GB/T 9711 (αγωγός)

• GB/T 3091 (υλυσμένοι σωλήνες από χάλυβα για παροχή υγρών χαμηλής πίεσης)

• GB/T 13793 (διαμήκη συγκόλληση σωλήνων χάλυβα)

Περιοχές εφαρμογής

Γενικά:κατασκευή χωρίς χαρακώματα, προστασία υπόγειων εγκαταστάσεων, δομικά/μηχανικά μανδύα και υποστήριξη εγκατάστασης όταν ένας σωλήνας μεταφοράς χρειάζεται μηχανική προστασία.

Τυπικό “όπου χρησιμοποιείται” εντός των πεδίων αυτών

• Οριζόντια υπόγεια γεώτρηση / HDD:περιβλήματα για την προστασία γραμμών μεταφοράς και σταθεροποίηση των διασταυρώσεων

• Τάση σήραγγας / τρύπησης σωλήνων / τρύπησης με σφραγίδα:σωλήνα περίβλημα ως το ελαστικό στοιχείο ή το προστατευτικό κέλυφος

• Ανοικτές διαδρομές χαρακωμάτων:περιβλήματα για δρόμους/σιδηροδρόμους/διαδρόμους κοινής ωφέλειας

• Μηχανικά έργα:βαριά τοιχώματα, δομική προστασία, κατασκευασμένα περιβλήματα όπου απαιτούνται μεγάλα OD και ισχυρές συγκολλητικές ραφές
