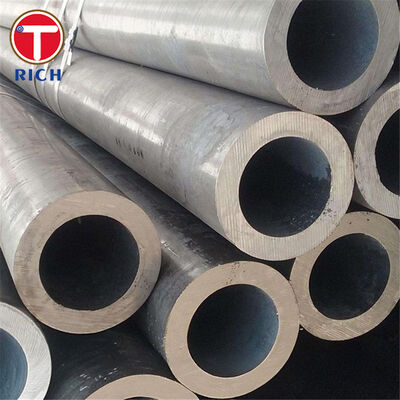

BS 3059-1 Χωρίς συγκόλληση σωλήνας θερμής επεξεργασίας από χάλυβα άνθρακα για λέβητα (HFS 320)

Υλικό

Οι σωλήνες λέβητα BS 3059-1 είναι θερμότεροι αδιάβροχοι σωλήνες χάλυβα άνθρακα που έχουν σχεδιαστεί για λειτουργία λέβητα και υπερθερμαντήρα, όπου αξιόπιστες επιδόσεις πίεσης, καλή μεταφορά θερμότητας,και απαιτείται σταθερή ακεραιότητα του τοίχουΤο πεδίο εφαρμογής της ΒΣ 3059-1 καλύπτει σωλήνες με απλή άκρη (χωρίς συγκόλληση ή συγκολλημένα) έως 127 mm OD και έως 12,5 mm πάχους τοιχώματος για λέβητες και υπερθερμαντήρες.

Μια κοινά διαδεδομένη ονομασία χωρίς ραφές σε θερμό φινίρισμα σύμφωνα με το παρόν πρότυπο είναι η HFS 320, ένας σωλήνας χαμηλής αντοχής από χάλυβα άνθρακα που μπορεί να διατεθεί σε θερμό φινίρισμα και, όταν απαιτείται,με πρακτικές ομαλοποίησης/υποκριτικής αναψίξεως για την επίτευξη των καθορισμένων ιδιοτήτων.

Προδιαγραφές

• Πρότυπο: BS 3059-1:1987 (κατάσταση που εμφανίζεται ως αποσυρμένη/μη ενεργή από τυποποιημένους καταλόγους· εξακολουθεί να χρησιμοποιείται ευρέως για παλαιά έργα και αντικαταστάσεις)

• Κατηγορία / Ονομασία: HFS 320 (Χωρίς συγκόλληση σε θερμή επεξεργασία)

• Μορφή του προϊόντος: Χωρίς συγκόλληση σωλήνας, θερμής τελικής επεξεργασίας (θερμό ελαστικό/θερμό τελικό)

• Πεδίο διαστάσεων (ανά BS 3059-1): OD ≤ 127 mm, WT ≤ 12,5 mm

• Τελεία σωλήνων: απλή άκρη (συντηρητική), με βελονίστρα/πλέγματα διαθέσιμα κατόπιν αιτήματος

• Διάστημα: διαθέσιμα SRL/DRL/σταθερά μήκη κοπής· έως ~ 16 m κατόπιν αιτήματος

• Προϋποθέσεις παράδοσης: Καυτό φινίρισμα· μπορεί να εφαρμοστεί κανονικοποιητική/υποκριτική αναψύκνωση, εφόσον ορίζεται

• Έγγραφα ελέγχου: Πιστοποιητικό δοκιμής εργοστασίου (EN 10204 3.1· 3.2 ή διαθέσιμη επιθεώρηση τρίτου)

Βασικά χαρακτηριστικά

• Πραγματική απρόσκοπτη δομή: εξαλείφει τα αδύναμα σημεία που σχετίζονται με τη συγκόλληση και βελτιώνει την αξιοπιστία της πίεσης.

• Σταθερές μηχανικές επιδόσεις για κυκλοφορία λέβητα και υπερθερμαντικά καθήκοντα εντός του προβλεπόμενου εύρους μεγεθών του προτύπου.

• Καλή συμπεριφορά κατασκευής: κατάλληλη για διαδικασίες κάμψης, σχηματισμού και συγκόλλησης που χρησιμοποιούνται συνήθως σε συγκροτήματα σωλήνων λέβητα (με κατάλληλο WPS / PQR).

• Επαληθεύσιμη ποιότητα: χημικές + μηχανικές δοκιμές και κοινές επιλογές NDT υποστηρίζουν την ασφαλή αποδοχή για κρίσιμη υπηρεσία.

Τα Πλεονεκτήματά Μας

Οι αγοραστές συνήθως επικεντρώνονται στην συμμόρφωση της ποιότητας, την ακρίβεια των διαστάσεων, την ιχνηλασιμότητα, τις δοκιμές και την κατάσταση της επιφάνειας.

• Ε: Πώς διασφαλίζετε ότι ο σωλήνας ταιριάζει πραγματικά με το BS 3059-1 HFS 320;
  Α: Παρέχουμε ανιχνευσιμότητα αριθμού θερμότητας και MTCs που δείχνουν χημική σύνθεση και αποτελέσματα τέντωσης, ευθυγραμμισμένα με το παραγγελθέν πρότυπο και την ποιότητα.

• Ε: Τι γίνεται με τα προβλήματα ανοχής OD/WT και προσαρμογής κατά την εγκατάσταση;
  Α: Διεξάγουμε πλήρη διαμετρικούς ελέγχους (OD, WT, μήκος, ευθεία) και διατηρούμε την προμήθεια εντός του διαμετρικού πεδίου της BS 3059-1 για να μειώσουμε την αναδιαμόρφωση του χώρου και τις απροσδόκητες ασυμφωνίες.

• Ε: Μπορείτε να υποστηρίξετε την NDT και την επαλήθευση της στεγανότητας υπό πίεση;
  Α: Η NDT όπως UT / ECT και η υδροστατική δοκιμή μπορούν να παρέχονται ανάλογα με την ανάγκη, καθώς και οι έλεγχοι επίπεδης/φλεγμονώδους λειτουργίας που χρησιμοποιούνται συνήθως για τους σωλήνες λέβητα.

• Ε: Πώς αποτρέπετε τη σκουριά κατά τη διαμετακόμιση και την απόρριψη που σχετίζεται με την επιφάνεια;
  Α: Προσφέρουμε επιλογές βύθισης / βερνίκισης / φωσφορίσματος / πυροβολισμού / ζωγραφικής και συσκευασία για την προστασία των επιφανειών κατά τη μεταφορά και την αποθήκευση.

• Ε: Μπορούμε να χρησιμοποιήσουμε επιθεώρηση τρίτου (SGS/BV/TÜV) ή ειδική τεκμηρίωση;
  Α: Ναι ∆ιατίθεται η δυνατότητα να προγραμματιστούν εκθέσεις επιθεώρησης από τρίτους και αναβαθμισμένες δέσμες τεκμηρίωσης (π.χ. EN 10204 3.2, όπου ισχύει).

Χημική σύνθεση

Μηχανικές ιδιότητες (5 συναφείς βαθμίδες)

Οι μηχανικές ιδιότητες μπορούν να ποικίλλουν ανάλογα με το μέγεθος/στο πάχος και τις συνθήκες παράδοσης· οι παρακάτω τιμές αντικατοπτρίζουν τα κοινά δημοσιευμένα ελάχιστα όρια/περιοχές για κάθε οικογένεια κλάσεων.

*Η επιμήκυνση για τα STB340 και 20G εξαρτάται από το μέγεθος στους δημοσιευμένους πίνακες· οι τιμές που εμφανίζονται είναι συνήθως αναφερόμενες ελάχιστες τιμές για τυπικά μεγέθη σωλήνων λέβητα.

Πρότυπα εκτέλεσης (ASTM / EN / GOST / JIS / GB)

Αν το έργο σας αποδέχεται ισοδύναμα πρότυπα,τα ακόλουθα χρησιμοποιούνται συνήθως για την τροφοδοσία λέβητα/σωλήνα πίεσης (η τελική επιλογή πρέπει να ανταποκρίνεται στον κώδικα σχεδιασμού και τις απαιτήσεις θερμοκρασίας/πίεσης λειτουργίας):

• ΑΣTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M

• EN: σειρά EN 10216 (άψογοι σωλήνες για χρήση υπό πίεση, συμπεριλαμβανομένων σωλήνων υψηλής θερμοκρασίας, όπως P235GH)

• ΓΚΟΣΤ: ΓΚΟΣΤ 8731 (τεχνικές απαιτήσεις) + ΓΚΟΣΤ 8732 (θερμό παραμορφωμένοι αδιάβροχοι σωλήνες, ποικιλία/διάμετροι)

• JIS: JIS G3461 (σωλήνες λέβητα και εναλλάκτη θερμότητας από χάλυβα άνθρακα, π.χ. STB340)

• GB: GB/T 3087 (καζάνι χαμηλής/μέσης πίεσης) και GB/T 5310 (καζάνι υψηλής πίεσης)

Περιοχές εφαρμογής

Πρωταρχικές βιομηχανίες: λέβητες ατμού, ηλεκτροπαραγωγή, πετροχημικά συστήματα θέρμανσης, βιομηχανικοί εξοπλισμός μεταφοράς θερμότητας.

Όπου χρησιμοποιείται στο εσωτερικό του συστήματος

• Κεταλλωτήρες: σωλήνες κύκλου νερού/κυκλοφορίας, σωλήνες γεννήσεως, κατεβαίνοντες σωλήνες και σωλήνες σύνδεσης (μέσα στα όρια μεγέθους)

• Υπερθέρμανση/αναθέρμανση (όπου απαιτείται από το σχεδιασμό): σωλήνες κυλίνδρων και αλληλένδετες σωλήνες θερμής πλευράς

• Οικονομικοί μηχανισμοί / ανταλλακτές θερμότητας: σωλήνες μεταφοράς θερμότητας και τμήματα ανάκτησης
