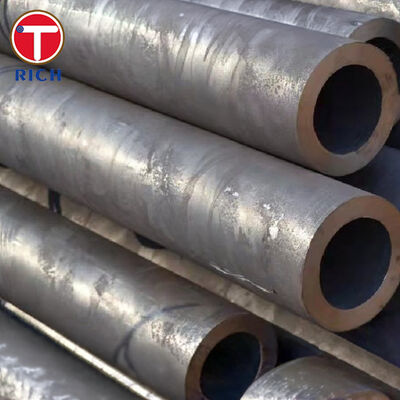

ΓΚΟΣΤ 1060-83 Τάξη 10 Χωρίς ραφές σωλήνες από χάλυβα που παραμορφώνονται σε κρύο για ναυπηγική βιομηχανία

Το πρότυπο GOST 1060-83 κατηγορίας 10 ψυχρά παραμορφωμένων αδιάβρωστων σωλήνων από χάλυβα καθορίζεται για ναυπηγική υπηρεσία σε λέβητες, υπερθερμαντήρες και θερμαντήρες πετρελαίου.Καλύπτει ρητά τους ψυχρά παραμορφωμένους αδιάβροχους σωλήνες, απαιτεί χάλυβα κλάσης 10 με χημική σύμφωνα με το GOST 1050, απαιτεί θερμική επεξεργασία και καθορίζει καθορισμένα όρια για την ανοχή μεγέθους, ευθεία, κατάσταση της επιφάνειας, υπερηχητική επιθεώρηση,δοκιμή υδραυλικής πίεσης, ισοπέδωσης και επέκτασης.

Προδιαγραφές

Βασικά χαρακτηριστικά

1. Ελέγχος διαστάσεων ειδικού προτύπου:
   Η ανοχή OD καθορίζεται από ζώνη διαμέτρου, όχι από αόριστο ισχυρισμό "σωλήνων ακριβείας".±0,2 mm, ενώ το 29-51 mm OD είναι±0,3 mmΤο πάχος του τοίχου είναι+8/-10%σε κανονική ακρίβεια ή± 8%Με υψηλή ακρίβεια.
2. Η απόδοση των υπηρεσιών ναυπηγικής είναι ρητά βασισμένη σε δοκιμές:
   Οι σωλήνες πρέπει να περάσουν.δοκιμή υπερήχων πλήρους μήκους,δοκιμή υδραυλικής πίεσης,ισοπέδωση σε διαστήματα 4T, καιεπέκταση σε 15% αύξηση του ODχωρίς ρωγμές ή δάκρυα.
3. Χάλυβα θερμικής επεξεργασίας κλάσης 10 με καθορισμένη ευελιξία:
   Η GOST 1060-83 απαιτείθερμικά επεξεργασμένασωλήνες μεαντοχή σε ελαστικότητα τουλάχιστον 343 MPaκαιμήκους τουλάχιστον 28%, με30% επιμήκυνση διαθέσιμη κατόπιν αιτήματος.
4. Η ποιότητα της επιφάνειας υπολογίζεται με βάση τον πραγματικό κίνδυνο κατασκευής:
   Το πρότυπο δεν απαιτεί απλώς ένα "καλό φινίρισμα". Απαγορεύει τις ρωγμές, τις στροφές, τα δάκρυα, τις κοιλότητες και το υπολειπόμενο χαλκό, το οποίο είναι σημαντικό για την κάμψη, την επέκταση, τη συγκόλληση,Υπηρεσία θερμοσίφωνης και θερμοσίφωνης.

Τα Πλεονεκτήματά Μας

1) Οι αγοραστές συνήθως αναρωτιούνται: Είναι το σωλήνα πραγματικά κατάλληλο για την εξυπηρέτηση λέβητα και θερμοσίφων στην ναυπηγική βιομηχανία ή είναι απλά ένα γενικό σωλήνα χάλυβα άνθρακα;

ΝαιΑυτό το πρότυπο δεν είναι πρότυπο σωλήνων γενικής χρήσης.Κεταλλεία ναυπηγικής, υπερθερμαντήρες και θερμαντήρες πετρελαίου, και απαιτεί θερμική επεξεργασία συν πίεση και δοκιμές σχηματισμού που ευθυγραμμίζονται με αυτές τις υπηρεσίες.Αυτό δίνει στις ομάδες προμηθειών μια σαφέστερη πορεία συμμόρφωσης από την αγορά ενός μη καθορισμένου ψυχρού χωρίς ραφές σωλήνα.

2) Οι αγοραστές συνήθως αναρωτιούνται: Πώς ελέγχεται η εσωτερική σταθερότητα για τους λεπτούς τοίχους κατεστραμμένους σωλήνες;

Το πρότυπο απαιτεί100% υπερηχητικός ελαττωματικός έλεγχος σε όλη την επιφάνεια του σωλήναΗ αναφορά αποδοχής συνδέεται με τεχνητό βάθος διαχωρισμούόχι περισσότερο από 10% του ονομαστικού πάχους τοιχώματοςκαι μήκοςόχι μεγαλύτερο από 25 mmΚάθε σωλήνας υποβάλλεται επίσης σε επιθεώρηση διαστάσεων και επιφάνειας.

3) Οι αγοραστές συνήθως αναρωτιούνται: "Θα διατηρήσει ο σωλήνας τη διαμετρική σταθερότητα και τις επιδόσεις σχηματισμού κατά τη διάρκεια της κατασκευής;"

Το πρότυπο παρέχει και τα δύο.1.5 mm/m, και απαιτεί το σωλήνα να αντέξειεξευτελισμός,επέκταση, ή, εφόσον ζητηθεί,Δοκιμές κάμψηςΓια τους κατασκευαστές πλοίων, αυτό είναι πιο χρήσιμο από την ευρεία γλώσσα μάρκετινγκ σχετικά με την εξαιρετική διαμόρφωση.

Πρότυπα εκτέλεσης

• GOST: GOST 1060-83 για σωλήνες χάλυβα χωρίς συγκόλληση που παραμορφώνονται σε κρύο για ναυπηγική βιομηχανία· η χημική κλάση 10 αναφέρεται στο GOST 1050.
• ΑΣΤΜ: Δεν υπάρχει άμεσο ισοδύναμο πρότυπο ένα προς ένα. Οι αγοραστές συνήθως συγκρίνουν με βάση την έννοια της υπηρεσίας με τις οικογένειες αδιάβρωστων λέβητων/μηχανικών σωλήνων από χάλυβα άνθρακα και στη συνέχεια επιβεβαιώνουν τη χημεία, τη θερμική επεξεργασία,και δοκιμές κατά περίπτωσηΑυτή είναι μια μηχανική σύγκριση, όχι μια τυπική ισοδυναμία.
• Επικεφαλής: Δεν υπάρχει ακριβής άμεση αντικατάσταση· η πλησιέστερη λογική σύγκρισης είναι οι τύποι σωλήνων από άνθρακα χωρίς συγκόλληση που προορίζονται για πίεση με παρόμοια χημική κατάσταση και κατάσταση παράδοσης, με την επιφύλαξη της έγκρισης του σχεδίου.
• ΔΕΣ: Δεν υπάρχει ακριβής άμεση αντικατάσταση· η σύγκριση γίνεται συνήθως με βάση την ποιότητα των σωλήνων από χάλυβα άνθρακα και τις απαιτήσεις σε υπηρεσία πίεσης και όχι με βάση τον τίτλο.
• Εγγύς: Δεν υπάρχει ακριβής άμεση ισοδύναμη ιδιοκτησία· οι κινεζικές προμήθειες συνήθως διενεργούνται διασταυρούμενοι έλεγχοι με βάση τη χημική ουσία, τα ελάχιστα επίπεδα ελαστικότητας/επέκτασης και απαιτούνται δοκιμές NDT/hydro/forming.

Εφαρμογή

Σωλήνες κυλίνδρων υπερθερμαντήρων θαλάσσιων βοηθητικών λέβητων.
Αυτή είναι μια ακριβής εφαρμογή, διότι το GOST 1060-83 είναι γραμμένο για ναυπηγικούς σωλήνες που χρησιμοποιούνται σεΚεταλλεία, υπερθερμαντήρες και θερμαντήρες πετρελαίου, όχι για γενικές δομικές σωλήνες.

Χημική σύνθεση

Μηχανικές ιδιότητες
