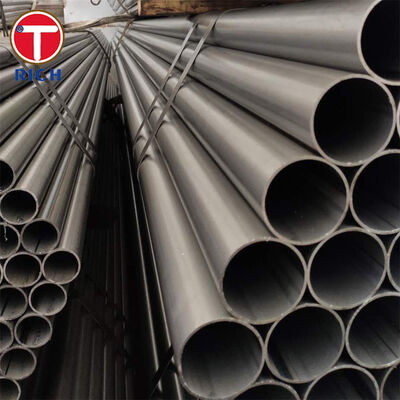

Σωλήνας συγκολλημένος με ηλεκτρική αντίσταση κατά μήκος GB/T 13793 σε 10#, 15#, 20#, Q235B και Q345B

Ο σωλήνας συγκολλημένος με ηλεκτρική αντίσταση κατά μήκος (ERW) GB/T 13793 είναι ένας ευθύγραμμος συγκολλημένος σωλήνας από ανθρακούχο χάλυβα για δομικές χρήσεις και γενική μεταφορά ρευστών. Το πρότυπο καλύπτει σωλήνες χάλυβα συγκολλημένους με ηλεκτρική αντίσταση κατά μήκος με εξωτερική διάμετρο έως 711 mm και επιλέγεται συνήθως όταν οι αγοραστές χρειάζονται σταθερό έλεγχο διαστάσεων, αποδοτική παραγωγή και ένα ευρύ φάσμα υλικών από χάλυβες χαμηλής περιεκτικότητας σε άνθρακα όπως 10#/15#/20# έως δομικούς βαθμούς όπως Q235B και Q345B. Το GB/T 13793-2016 είναι το τρέχον πρότυπο προϊόντος GB για αυτήν την κατηγορία σωλήνων.

Προδιαγραφές

Κύρια Χαρακτηριστικά

1. Κατασκευή ERW με ευθύγραμμη ραφή για αποδοτική στρογγυλότητα και σταθερότητα διαστάσεων. Το HF-ERW αναγνωρίζεται ευρέως για τη χαμηλότερη θερμική εισαγωγή, την υψηλή παραγωγικότητα και την καλή ακρίβεια διαστάσεων σε σύγκριση με πολλές άλλες διαδρομές συγκολλημένων σωλήνων.
2. Ευρύ παράθυρο αντοχής από ήπιο δομικό βαθμό έως δομικό βαθμό υψηλότερου φορτίου.
   • Q235B: η αντοχή διαρροής ξεκινά από 235 MPa για πάχος ≤16 mm, με αντοχή εφελκυσμού 370-500 MPa.
   • Q345B: η αντοχή διαρροής ξεκινά από 345 MPa για πάχος ≤16 mm, με αντοχή εφελκυσμού 470-630 MPa.
3. Καλή συμπεριφορά κατασκευής στους βαθμούς χαμηλής περιεκτικότητας σε άνθρακα.
   • 10#: C 0,07-0,13%, καλή μορφοποιησιμότητα και συγκολλησιμότητα.
   • 15#: C 0,12-0,18%, καλή συγκολλησιμότητα με ελαφρώς υψηλότερη αντοχή από το 10#.
   • 20#: C 0,17-0,23%, ισορροπημένη αντοχή και σκληρότητα, χρησιμοποιείται συνήθως για μηχανικά μέρη και σωλήνες μέσης χρήσης.
4. Χρησιμοποιήσιμο τόσο για δομικές όσο και για εφαρμογές γενικής μεταφοράς ρευστών χαμηλής πίεσης. Το GB/T 13793 καλύπτει ρητά δομικές χρήσεις και μπορεί επίσης να χρησιμοποιηθεί για συγκολλημένους σωλήνες γενικής μεταφοράς ρευστών.

Τα Πλεονεκτήματά μας

1) Πώς ελέγχουμε την αξιοπιστία της ραφής συγκόλλησης ERW;

Για επαγγελματίες αγοραστές, η ραφή συγκόλλησης είναι πάντα η πρώτη ανησυχία. Ελαττώματα ραφής ERW όπως έλλειψη σύντηξης ή ρωγμές αγκίστρου μπορούν να μειώσουν την αξιοπιστία πίεσης ή δομική, γι' αυτό ο πρακτικός ποιοτικός έλεγχος πρέπει να επικεντρώνεται στην ακεραιότητα της ραφής. Το πλεονέκτημά μας είναι ότι αντιμετωπίζουμε την ποιότητα της ραφής ως ξεχωριστό στοιχείο ελέγχου: διαδικτυακή παρακολούθηση συγκόλλησης, επιθεώρηση διαστάσεων γύρω από τη ζώνη της ραφής και προαιρετικές μη καταστροφικές δοκιμές / υδροστατική επαλήθευση σύμφωνα με τις απαιτήσεις του έργου. Οι πηγές του κλάδου αναγνωρίζουν σταθερά την αξιολόγηση της ακεραιότητας της ραφής, την υδροστατική δοκιμή και την επιθεώρηση ανίχνευσης ρωγμών ως τους βασικούς ελέγχους για την ποιότητα των σωλήνων ERW.

2) Πώς μειώνουμε τα προβλήματα εγκατάστασης που προκαλούνται από τη διακύμανση των διαστάσεων;

Οι αγοραστές ενδιαφέρονται για την εφαρμογή, ειδικά για κατασκευασμένες δομές, μανίκια και γενικές συναρμολογήσεις σωληνώσεων. Η ανοχή διαστάσεων επηρεάζει άμεσα την ακρίβεια εγκατάστασης, την αποδοτικότητα συγκόλλησης και την επακόλουθη μηχανουργική κατεργασία. Το πλεονέκτημά μας είναι ο σταθερός έλεγχος διαμόρφωσης στην εξωτερική διάμετρο, το πάχος, την οβάλτητα και την ευθύτητα, με αρχεία επιθεώρησης βάσει παραγγελίας και πιστοποιητικά εργοστασίου που συνδέονται με κάθε παρτίδα. Η καθοδήγηση του κλάδου σχετικά με την επιλογή ανοχής ERW τονίζει ότι η ακρίβεια διαστάσεων είναι ένας από τους κύριους λόγους για τους οποίους οι μηχανικοί επιλέγουν προϊόντα ERW.

3) Πώς αποφεύγουμε τον κίνδυνο υποκατάστασης βαθμού μεταξύ 10#/15#/20#/Q235B/Q345B;

Ένα άλλο κοινό πρόβλημα προμήθειας είναι η παραλαβή ενός σωλήνα που πληροί τις απαιτήσεις μεγέθους αλλά όχι την προβλεπόμενη κατηγορία χημικής σύστασης ή αντοχής. Το πλεονέκτημά μας είναι η ιχνηλασιμότητα ανά βαθμό από την ακατέργαστη λωρίδα ή το πηνίο έως τον τελικό σωλήνα, με το πρότυπο υλικού να αντιστοιχεί στην οικογένεια χάλυβα: GB/T 699 για 10#/15#/20#, GB/T 700 για Q235B και παλαιότερη πρακτική GB/T 1591/αγοράς για Q345B. Αυτό είναι ιδιαίτερα σημαντικό επειδή το Q345B είναι ευρέως γνωστό στην αγορά, ενώ το νεότερο σύστημα GB/T 1591 χρησιμοποιεί το Q355B ως την τρέχουσα διαδρομή αντικατάστασης σε πολλές δομικές εφαρμογές.

Πρότυπα Εκτέλεσης

Πεδίο Εφαρμογής

Εστίαση προϊόντος: συγκολλημένος σωλήνας χάλυβα για στήλες και δοκούς στήριξης δομικών κατασκευών.
Αυτή είναι μια πρακτική εφαρμογή για σωλήνες ERW κατά μήκος Q235B και Q345B όπου η ελεγχόμενη ευθύτητα, η αξιόπιστη ποιότητα της ραφής συγκόλλησης και η σταθερή συνέπεια των διαστάσεων είναι πιο σημαντικές από την υψηλή ποιότητα κράματος. Το ίδιο το GB/T 13793 προορίζεται ρητά για μηχανικές και δομικές εφαρμογές κατασκευών.

Χημική Σύσταση

Σημείωση αναφοράς: Οι 10#, 15#, 20# βασίζονται σε δεδομένα βαθμού GB/T 699· το Q235B βασίζεται σε δεδομένα GB/T 700· το Q345B που παρουσιάζεται παρακάτω ακολουθεί παλαιότερα δεδομένα αγοράς/κοινής αναφοράς που σχετίζονται με την ονομασία της εποχής GB/T 1591. Το Q345B αντιστοιχεί ευρέως στην τρέχουσα πρακτική με το Q355B σε νεότερες εκδόσεις του GB/T 1591.

*Το Q345B είναι μια παλαιότερη ονομασία που χρησιμοποιείται ευρέως στο εμπόριο και στην παλαιότερη πρακτική του GB/T 1591· οι τρέχουσες εγχώριες δομικές ενημερώσεις αναφέρονται συχνά στο Q355B αντ' αυτού.

Μηχανικές Ιδιότητες

Σημείωση αναφοράς: οι μηχανικές τιμές που ακολουθούν είναι τιμές αναφοράς βαθμού από τα σχετικά πρότυπα υλικών, όχι μια καθολική εγγύηση μίας τιμής για κάθε μέγεθος σωλήνα· η πραγματική αποδοχή του σωλήνα πρέπει να ακολουθεί τις διατάξεις της παραγγελίας, το εύρος μεγέθους και τις διατάξεις δοκιμών του GB/T 13793.
