Name: GB 28883 Σύνθετοι σωλήνες από ανοξείδωτο χάλυβα για πίεση
Brand: TORICH INTERNATIONAL LIMITED
SKU: GB 28883
Price: 900.00 USD
Availability: InStock

Τροποποιημένο:	1 τόνοι
τιμή:	800-1000 USD/Tons
Τυπική συσκευασία:	Σε δεσμίδες ή σε ξύλινα κουτιά.
Περίοδος παράδοσης:	20-30 ημέρες με τα προϊόντα
μέθοδος πληρωμής:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	60000 τόνοι/τόνοι ανά έτος

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Zhejiang/Κίνα

Μάρκα

TORICH

Πιστοποίηση

ISO9001, ISO14001, TS16949

Αριθμό μοντέλου

GB 28883

Υλικό:

Σωλήνας από σύνθετο χάλυβα χωρίς ραφή: στρώμα βάσης από άνθρακα/κράμα χάλυβα + ανοξείδωτο χάλυβα, δι

Πρότυπο:

GB 28883 / GB/T 28883, σύνθετοι σωλήνες από χάλυβα χωρίς ραφή για πίεση

Κοινοί Βασικοί Βαθμοί:

10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG

Εξωτερική διάμετρος:

Φ10–426 χλστ

Πάχος Τοίχου:

2–60 mm

Μήκος:

Τυπικό 4.000–12.000 χλστ. προσαρμοσμένο 1–12 m διαθέσιμο κατόπιν συμφωνίας

Κατεργασία με θερμοκρασία:

Παρέχεται σε κατάσταση θερμικής επεξεργασίας. διαδικασία θερμικής επεξεργασίας που καταγράφεται στο

Δοκιμή πίεσης:

Υδροστατική δοκιμή σε κάθε σωλήνα. μέγιστη πίεση δοκιμής 20 MPa; χρόνος διατήρησης ≥10 s. δεν επιτρέ

Περιγραφή του προϊόντος

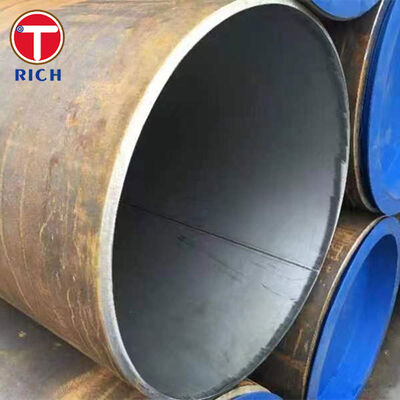

GB 28883 Σύνθετοι σωλήνες από ανοξείδωτο χάλυβα για πίεση 0

GB 28883 Σύνθετοι σωλήνες από χάλυβα χωρίς ραφή για πίεση

Οι σύνθετοι σωλήνες χωρίς ραφή GB 28883 είναι διμεταλλικοί σωλήνες χωρίς ραφή που φέρουν πίεση και έχουν σχεδιαστεί για λέβητες, δοχεία πίεσης και σωληνώσεις πίεσης όπου ο σωλήνας πρέπει να συνδυάζεταιμηχανική αντοχή από το βασικό μέταλλομεαντοχή στη διάβρωση από το μέταλλο επένδυσης. Το πρότυπο ορίζει τον σωλήνα ως μια σύνθετη κατασκευή κατασκευασμένη από διαφορετικές εσωτερικές και εξωτερικές ποιότητες χάλυβα, με παραγγελία βάσει "εξωτερικής ποιότητας + εσωτερικής ποιότητας" και πάχους τοιχώματος που εμφανίζεται ως "στρώμα βάσης + στρώμα επένδυσης". Το πρότυπο πεδίο εφαρμογής καλύπτει διαστάσεις, ανοχές, τεχνικές απαιτήσεις, δοκιμές, επιθεώρηση, σήμανση, συσκευασία και πιστοποιητικά ποιότητας για υπηρεσίες υπό πίεση.

Προδιαγραφές

Είδος	Προσδιορισμός
Υλικό	Σωλήνας από σύνθετο χάλυβα χωρίς ραφή: στρώμα βάσης από άνθρακα/κράμα χάλυβα + ανοξείδωτο χάλυβα, διπλό ανοξείδωτο χάλυβα ή στρώμα επένδυσης από κράμα ανθεκτικό στη διάβρωση
Πρότυπο	GB 28883 / GB/T 28883, σύνθετοι σωλήνες από χάλυβα χωρίς ραφή για πίεση
Κοινοί Βασικοί Βαθμοί	10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG
Κοινοί βαθμοί επένδυσης	07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102
Εξωτερική διάμετρος	10–426 χλστ
Πάχος Τοίχου	2–60 mm
Πάχος στρώσης βάσης	50%-90% του ονομαστικού πάχους τοιχώματος
Πάχος στρώσης επένδυσης	10%-50% του ονομαστικού πάχους τοιχώματος
Μήκος	Τυπικό 4.000–12.000 χλστ. προσαρμοσμένο 1–12 m διαθέσιμο κατόπιν συμφωνίας
Ανοχή σταθερού μήκους	+20 / 0 mm
OD Tolerance, Hot Rolled / Extruded	≤80 mm: ±0,40 mm; >80–325 mm: ±0,75%D ή ±1%D ανάλογα με το πάχος του τοιχώματος. >325 mm: ±1%D
OD Tolerance, Cold Rolled / Drawn	≤80 mm: ±0,30 mm; >80–219 mm: ±0,75%D; >219–325 mm: ±0,75%D ή ±1%D; >325 mm: ±1%D
Ανοχή πάχους τοίχου	Θερμής έλασης: +12,5% / -10%; ψυχρή έλξη: S≤3 mm ±0,30 mm, S>3 mm ±10%
Ευθύτητα	S≤15 mm: ≤1,5 mm/m; 15<S≤30 mm: ≤2,0 mm/m; S>30 mm: ≤3,0 mm/m
Ευθεία σε όλο το μήκος	Για ονομαστική διάμετρο ≥127 mm: ≤0,1% του μήκους του σωλήνα
Κατάσταση Επιφανείας	Τουρσί ή γυαλισμένο? απαλλαγμένο από ρωγμές, πτυχώσεις, εφελκίδες, γύρους, πτυχώσεις κύλισης και αποκόλληση
Κατεργασία με θερμοκρασία	Παρέχεται σε κατάσταση θερμικής επεξεργασίας. διαδικασία θερμικής επεξεργασίας που καταγράφεται στο πιστοποιητικό ποιότητας
Δοκιμή πίεσης	Υδροστατική δοκιμή σε κάθε σωλήνα. μέγιστη πίεση δοκιμής 20 MPa; χρόνος διατήρησης ≥10 s. δεν επιτρέπεται διαρροή

Βασικά Χαρακτηριστικά

Καθορισμένη σύνθετη δομή τοίχου: Το πάχος του βασικού μετάλλου ελέγχεται στο50%-90%συνολικού πάχους τοιχώματος, ενώ το πάχος της επένδυσης ελέγχεται στο10%-50%, επιτρέποντας στον σωλήνα να εξισορροπεί την αντοχή πίεσης και την αντίσταση στη διάβρωση.
Επαληθευμένη απόδοση συγκόλλησης: Οι σύνθετοι σωλήνες μεταλλουργικής σύντηξης απαιτούν διατμητική αντοχή συγκόλλησης≥210 MPa, και οι μεταλλουργικά συνδεδεμένοι σύνθετοι σωλήνες που σχηματίζονται με έκρηξη απαιτούν≥140 MPa. Οι αγοραστές μπορούν να καθορίσουν≥260 MPaγια σύνθετους σωλήνες μεταλλουργικής σύντηξης.
Έλεγχος ακεραιότητας πίεσης: κάθε σωλήνας ελέγχεται υδροστατικά χρησιμοποιώνταςP = 2SR/D, με επιτρεπόμενη καταπόνηση με βάση80% της αντοχής διαρροής του βασικού μετάλλου, μέγιστη πίεση20 MPaκαι χρόνος διατήρησηςόχι λιγότερο από 10 δευτερόλεπτα.
Απαίτηση NDT για σύνθετους σωλήνες σύντηξης: Οι σύνθετοι σωλήνες χωρίς ραφή μεταλλουργικής σύντηξης απαιτούν δοκιμή υπερήχων πλήρους μήκους σύμφωνα μεGB/T 5777-2008, επίπεδο αποδοχήςL2.
Όριο επιφανειακών ελαττωμάτων: Το βάθος αφαίρεσης επιφανειακών ελαττωμάτων δεν πρέπει να υπερβαίνει10% του πάχους του τοίχου, και το υπόλοιπο πάχος τοιχώματος δεν πρέπει να είναι μικρότερο από την ελάχιστη επιτρεπόμενη τιμή. Τα ελαττώματα της ευθείας επιφάνειας δεν πρέπει να υπερβαίνουν4% του πάχους του τοίχου, με μέγιστο βάθος0,2 χλστ.

Τα Πλεονεκτήματά μας

Ανησυχία αγοραστή	Η Λύση μας
Αστοχία συγκόλλησης ή αποκόλληση κατά τη διάρκεια της λειτουργίας κάμψης, ισοπέδωσης ή πίεσης	Ελέγχουμε τη διεπαφή βάσης/επένδυσης και υποστηρίζουμε τη δοκιμή αντοχής διάτμησης. Για σύνθετους σωλήνες μεταλλουργικής σύντηξης, μπορεί να παρέχεται διατμητική αντοχή συγκόλλησης≥210 MPa, ή≥260 MPaόταν καθορίζεται από τον αγοραστή. Η επιθεώρηση ισοπέδωσης μπορεί να επαληθεύσει ότι δεν υπάρχει ορατή αποκόλληση ή ρωγμές.
Ασφάλεια πίεσης και κίνδυνος διαρροής	Κάθε σωλήνας μπορεί να παρασχεθεί με υδροστατική δοκιμή σύμφωνα με το GB 28883, με μέγιστη πίεση δοκιμής έως20 MPa, κρατώντας χρόνο≥10 δευτ, και δεν επιτρέπεται διαρροή. Η δοκιμή δινορευμάτων μπορεί να χρησιμοποιηθεί ως συμφωνημένη εναλλακτική λύση για σύνθετους σωλήνες μεταλλουργικής σύντηξης.
Αντοχή στη διάβρωση του στρώματος επένδυσης	Διατίθενται ποιότητες επένδυσης από ανοξείδωτο, διπλό ανοξείδωτο ή ανθεκτικό στη διάβρωση κράμα. Το στρώμα επένδυσης μπορεί να ελεγχθεί για διακοκκώδη διάβρωση σύμφωνα μεGB/T 4334-2008 Μέθοδος Ε, βοηθώντας στην επιβεβαίωση της καταλληλότητας για επαφή με διαβρωτικό υγρό.

Πρότυπα Εκτέλεσης

Τυπικό σύστημα	Σχετικό πρότυπο	Σύντομη Περιγραφή
γιγαμπάιτ	GB 28883 / GB/T 28883	Σύνθετοι σωλήνες από χάλυβα χωρίς ραφή για πίεση. κύριο ισχύον πρότυπο
γιγαμπάιτ	GB/T 17395	Διαστάσεις, σχήμα, βάρος και επιτρεπόμενες αποκλίσεις για χαλύβδινους σωλήνες χωρίς ραφή
γιγαμπάιτ	GB/T 5777	Μέθοδος δοκιμής υπερήχων για χαλύβδινους σωλήνες χωρίς ραφή
γιγαμπάιτ	GB/T 4334	Δοκιμή διακοκκώδους διάβρωσης για επένδυση από ανοξείδωτο χάλυβα
ASTM	ASTM A213 / A789 / A790, κατόπιν τεχνικής συμφωνίας	Χρησιμοποιείται για αναφορά όταν οι αγοραστές απαιτούν σύγκριση σωλήνων πίεσης από ανοξείδωτο ή διπλό. όχι ένα άμεσο ισοδύναμο σύνθετου σωλήνα ένα προς ένα
EN	Σειρά EN 10216, κατόπιν τεχνικής συμφωνίας	Σωλήνες από χάλυβα χωρίς ραφή για λόγους πίεσης. χρησιμοποιείται ως αναφορά σωλήνα πίεσης για ευρωπαϊκά έργα
JIS	JIS G3458 / JIS G3463, κατόπιν συμφωνίας	Σωλήνες από κράμα χάλυβα και ανοξείδωτο χάλυβα για αναφορά σέρβις εναλλάκτη πίεσης ή θερμότητας
GOST	GOST 9941 / σχετικά πρότυπα σωλήνα πίεσης, κατόπιν συμφωνίας	Αναφορά σωλήνων από χάλυβα χωρίς ραφή ανθεκτικό στη διάβρωση για τεκμηρίωση της αγοράς CIS

Πεδίο εφαρμογής

Εφαρμογή: σωλήνας εξατμιστή λέβητα απόβλητης θερμότητας για αέριο χημικής διεργασίας που περιέχει θείο.

Αυτή η εφαρμογή χρειάζεται ένα στρώμα βάσης που φέρει πίεση για το σέρβις του λέβητα και ένα στρώμα επένδυσης ανθεκτικό στη διάβρωση στην πλευρά επαφής με το υγρό για τη μείωση του κινδύνου διάβρωσης από επιθετικά μέσα διεργασίας.

Χημική Σύνθεση

Ο παρακάτω πίνακας παραθέτει πέντε κοινάποιότητες βασικών μετάλλωνυπό GB 28883. Οι τιμές είναι κλάσμα μάζας, %.

Βαθμός	ντο	Σι	Mn	Cr	Μο	V	P Max	S Max
20 γρ	0,17–0,23	0,17–0,37	0,35–0,65	—	—	—	0,025	0,015
20 MnG	0,17–0,23	0,17–0,37	0,70–1,00	—	—	—	0,025	0,015
16Mn	0,12–0,20	0,20–0,60	1,20–1,60	—	—	—	0,025	0,015
15MoG	0,12–0,20	0,17–0,37	0,40–0,80	—	0,25–0,35	—	0,025	0,015
15CrMoG	0,12–0,18	0,17–0,37	0,40–0,70	0,80–1,10	0,40–0,55	—	0,025	0,015

Μηχανικές Ιδιότητες

Βαθμός	Αντοχή εφελκυσμού Rm, MPa	Αντοχή απόδοσης ReL / Rp, MPa Ελάχ	Επιμήκυνση Α κατά μήκος, % Ελάχ	Επιμήκυνση Α Εγκάρσια, % Ελάχ	Ενέργεια κρούσης KV2 κατά μήκος, J Min	Ενέργεια κρούσης KV2 Εγκάρσια, J Min
20 γρ	410–550	245	24	22	40	27
20 MnG	415–560	240	22	20	40	27
16Mn	490–670	320	21	19	40	27
15MoG	450–600	270	22	20	40	27
15CrMoG	440–640	295	21	19	40	27

GB 28883 Σύνθετοι σωλήνες από ανοξείδωτο χάλυβα για πίεση 1

GB 28883 Σύνθετοι σωλήνες από ανοξείδωτο χάλυβα για πίεση 2

GB 28883 Σύνθετοι σωλήνες από ανοξείδωτο χάλυβα για πίεση 4

GB 28883 Σύνθετοι σωλήνες από ανοξείδωτο χάλυβα για πίεση 6

ΤΟΡΙΧΌμιλος, ένας πάροχος υπηρεσιών μιας στάσης πρώτων υλών που ασχολείται με την παραγωγή πρώτων υλών, την Ε&Α και

εμπόριο, έχει30+ χρόνιαεμπειρία στην αγορά, εξήχθη σε 56 + χώρες και κέρδισε καλή φήμη και

αξιοπιστία μεταξύ εγχώριων και ξένων πελατών.

Το εργοστάσιο παραγωγής της εταιρείας καλύπτει έκταση πάνω από10.000 τετραγωνικά μέτρα, με ετήσια παραγωγή

χωρητικότητα του50.000 τόνοιυλικών και μια ολοκληρωμένη ικανότητα εμπορίας και αποθήκευσης των100.000 τόνοι, το οποίο μπορεί να ικανοποιήσει τις εξατομικευμένες ανάγκες των πελατών για πρώτες ύλες όσον αφορά την ποικιλομορφία και την επικαιρότητα.

Ο όμιλος κατέχει μετοχές σε περισσότερες από δέκα εγχώριες παραγωγικές οντότητες, των οποίων τα κύρια προϊόντα περιλαμβάνουν

σωλήνες χωρίς συγκόλληση (ανθρακοχάλυβας και ανοξείδωτος χάλυβας), συγκολλημένοι σωλήνες (ανθρακοχάλυβας και ανοξείδωτος χάλυβας), εξαρτήματα σωληνώσεων (ανθρακοχάλυβας και ανοξείδωτος χάλυβας), τιτάνιο (σωλήνες τιτανίου, ράβδοι τιτανίου, κέικ τιτανίου, πλάκες τιτανίου, κ.λπ.), αλουμίνιο (σωλήνες αλουμινίου, ράβδοι αλουμινίου, χύτευση αλουμινίου NC, αλουμινίου βαθιά επεξεργασία μεταλλικών υλικών όπως σωλήνες, ράβδοι και εξαρτήματα χύτευσης.

Κατά το παρελθόν30 χρόνια, η εταιρεία αναπτύσσει σταδιακά νέες τεχνολογίες και υλικά για να συναντήσει

τις αυξανόμενες ανάγκες των πελατών και τις διάφορες διαφοροποιημένες ανάγκες, εξάγοντας σε περισσότερες από 56 χώρες και ακόμα

αύξηση του αριθμού των χωρών εξαγωγής, με στόχο να βοηθήσει τους πελάτες να λύσουν τη ζήτηση για πρώτες ύλες και να διευκολύνουν τις αγορές μιας στάσης για τους πελάτες.

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: ο κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος είναι ο χρόνος παράδοσής σας;

Α: Σε γενικές γραμμές, είναι 10-15 ημέρες εάν τα αγαθά είναι σε απόθεμα, ή είναι 30-40 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.

Ε: Παρέχετε δείγματα; είναι δωρεάν ή επιπλέον;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσουμε το κόστος του φορτίου.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Α: Πληρωμή<=2000USD, 100% εκ των προτέρων. Πληρωμή>=2000USD, 30% T/T εκ των προτέρων, υπόλοιπο πριν από την αποστολή.

Εάν έχετε άλλη ερώτηση, παρακαλώ μη διστάσετε να επικοινωνήσετε μαζί μου.
