Name: GB/T 34105 Αδιάβροχοι σωλήνες από χάλυβα για δομές μηχανικής ωκεανού
Brand: TORICH INTERNATIONAL LIMITED
SKU: GB/T 34105
Price: 900.00 USD
Availability: InStock

Τροποποιημένο:	1 τόνοι
τιμή:	800-1000 USD/Tons
Τυπική συσκευασία:	Σε δεσμίδες ή σε ξύλινα κουτιά.
Περίοδος παράδοσης:	4-8 εβδομάδες
μέθοδος πληρωμής:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	60000 τόνοι/τόνοι ανά έτος

Πληροφορίες λεπτομερειών

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

ISO9001 ISO 14001 TS16949

Μάρκα

TORICH

Πιστοποίηση

ISO9001, ISO14001, TS16949

Αριθμό μοντέλου

GB/T 34105

Προϊόν:

Χαλύβδινοι σωλήνες χωρίς ραφή για κατασκευές μηχανικής στον ωκεανό

Μέθοδος κατασκευής:

Ζεστό φινίρισμα χωρίς ραφή

Πρότυπο:

GB/T 34105-2017

Εξωτερική διάμετρος:

Συνήθως 114–340 mm. άλλες διαστάσεις που υπόκεινται σε αξιολόγηση παραγωγής

Πάχος Τοίχου:

Συνήθως 4,5–40 mm. βαρύτεροι τοίχοι διατίθενται κατόπιν τεχνικής συμφωνίας

Μήκος:

1–12 m, σταθερό μήκος ή τυχαίο μήκος. διαθέσιμη προσαρμοσμένη κοπή

Κατεργασία με θερμοκρασία:

Ως τυλιγμένο, κανονικοποιημένο, κανονικοποιημένο και μετριασμένο ή σβησμένο και σκληρυμένο ανάλογα μ

Επιθεώρηση:

Δοκιμές εφελκυσμού, πρόσκρουσης Charpy, διαστάσεων, οπτικών και υπερήχων, όπως καθορίζεται

Περιγραφή του προϊόντος

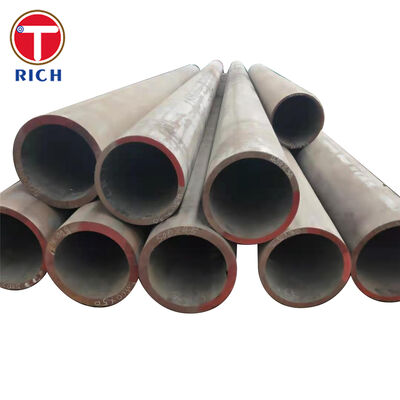

GB/T 34105 Αδιάβροχοι σωλήνες από χάλυβα για δομές μηχανικής ωκεανού 0

GB/T 34105 Χάλυβες σωλήνες χωρίς συγκόλληση για δομές μηχανικής ωκεανού

Οι αδιάβροχοι σωλήνες από χάλυβα GB/T 34105 έχουν σχεδιαστεί για φορτωτικές κατασκευές ανοικτής θάλασσας και ναυπηγικής μηχανικής που απαιτούν ελεγχόμενη αντοχή, αντοχή σε χαμηλές θερμοκρασίες, συγκολλητικότητα,και σταθερές διαμετρικές επιδόσεις.

Οι σωλήνες είναι κατάλληλοι για την κατασκευή δομικών στοιχείων που εκτίθενται σε φορτίο κυμάτων, δονήσεις, συγκρούσεις, κυκλικό στρες και χαμηλής θερμοκρασίας θαλάσσια περιβάλλοντα.Διαθέσιμες τάξεις αντοχής κυμαίνονται από Q245H έως Q690H, με κλάσεις ποιότητας που επιλέγονται σύμφωνα με την καθορισμένη θερμοκρασία δοκιμής Charpy.

Η παραγωγή μπορεί να περιλαμβάνει ζεστό έλαση, θερμική επεξεργασία, ευθυγράμμιση, υπερηχητική δοκιμή, έλεγχο διαστάσεων, δοκιμή εφελκυσμού και δοκιμή κρούσης.συνθήκη παράδοσης, το πεδίο της επιθεώρησης και οι απαιτήσεις πιστοποίησης θα πρέπει να επιβεβαιώνονται στην παραγγελία αγοράς.

Προδιαγραφές

Άρθρο	Διαθέσιμη προδιαγραφή
Προϊόν	Σωλήνες από χάλυβα χωρίς συγκόλληση για δομές μηχανικής θαλάσσης
Μέθοδος κατασκευής	Χωρίς συγκόλληση
Τύπος	GB/T 34105-2017
Κατηγορίες χάλυβα	Το όριο αυτό δεν πρέπει να υπερβαίνει το 50% του συνολικού όγκου των οχημάτων που χρησιμοποιούνται για την κατασκευή του οχήματος.
Τάξεις ποιότητας	Β, C, D, E ή F, ανάλογα με την ποιότητα χάλυβα και την απαιτούμενη θερμοκρασία πρόσκρουσης
Εξωτερική διάμετρος	Συνήθως 114·340 mm· άλλες διαστάσεις υπόκεινται σε αξιολόγηση παραγωγής
Μύθος τοίχου	Συνήθως 4,5·40 mm· βαρύτερα τοιχώματα διαθέσιμα με τεχνική συμφωνία
Διάρκεια	1·12 m, σταθερού μήκους ή τυχαίου μήκους· διαθέσιμη προσαρμοσμένη κοπή
Ανεκτικότητα εξωτερικής διάμετρου	Σύμφωνα με την GB/T 34105 και τη συμφωνημένη κλάση διαστάσεων
Ανεκτικότητα πάχους τοίχου	Σύμφωνα με την GB/T 34105 και τη συμφωνημένη κλάση διαστάσεων
Καθαρότητα	Ελέγχονται σύμφωνα με το πρότυπο και τις προδιαγραφές αγοράς
Τελική κατάσταση	Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα
Κατάσταση της επιφάνειας	Άλλες συσκευές για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή ή την επεξεργασία των ειδών που χρησιμοποιούνται για την κατασκευή των ειδών αυτών
Θερμική επεξεργασία	Κατεστραμμένα, τυποποιημένα, τυποποιημένα και θερμανμένα, ή σβησμένα και θερμανμένα ανάλογα με την ποιότητα
Επιθεώρηση	Δοκιμές ελαστικότητας, συγκρούσεων Charpy, διαστάσεων, οπτικών και υπερηχητικών δοκιμών, όπως ορίζεται
Πιστοποίηση	Πιστοποιητικό επιθεώρησης με αριθμό θερμότητας, αποτελέσματα χημικής ανάλυσης και αποτελέσματα μηχανικών δοκιμών

Οι διαστάσεις εκτός του καθορισμένου εύρους παραγωγής θα πρέπει να αναθεωρούνται σε σχέση με την επιλεγμένη ποιότητα, το πάχος του τοίχου, τη διαδρομή θερμικής επεξεργασίας, τη συχνότητα δοκιμών και την ελάχιστη ποσότητα παραγγελίας.

Βασικά χαρακτηριστικά

Ελεγχόμενη ισχύς απόδοσης

Η ονομασία της ποιότητας υποδηλώνει το ονομαστικό ελάχιστο επίπεδο αντοχής.επιτρέποντας στους μηχανικούς να εξισορροπούν τη δομική ικανότητα, το βάρος του σωλήνα, η συγκόλληση και το κόστος κατασκευής.

Δυνατότητα κρούσης σε χαμηλές θερμοκρασίες

Ανάλογα με το επιλεγμένο βαθμό και την κατηγορία, η δοκιμή Charpy V-notch μπορεί να καθοριστεί σε θερμοκρασίες μεταξύ 20 °C, 0 °C, -20 °C,-40°C ή -60°C.

Για τα υπεράκτια έργα, η κλάση ποιότητας πρέπει επομένως να αναφέρεται μαζί με την ποιότητα.

Αδιάλειπτη δομική ακεραιότητα

Η απρόσκοπτη οδός κατασκευής αποφεύγει μια διαμήκη συγκόλληση συγκόλλησης.,στρεβλώσεις, δονήσεις και πολυκατευθυνόμενες φορτίες κόπωσης.

Έλεγχος της συγκόλλησης

Για την επίτευξη της καθορισμένης αντοχής και αντοχής χρησιμοποιούνται σύνθετα χαμηλού άνθρακα και μικροσυσκευασμένα.Η επιλογή των καταναλωτικών υλών και οι διαδικασίες μετά την συγκόλληση πρέπει να επανεξετάζονται πριν από την κατασκευή..

Ακολουθήσιμες μηχανικές επιδόσεις

Για κρίσιμα offshore έργα, ανιχνευσιμότητα του αριθμού θερμότητας, αναγνώριση σωλήνα με σωλήνα,τα αρχεία και τα πιστοποιητικά επιθεώρησης υπερήχων μπορούν να συμπεριληφθούν στο πακέτο τεκμηρίωσης.

Τα Πλεονεκτήματά Μας

1. Ελέγχος της ποιότητας και της κλάσης επιπτώσεων πριν από την παραγωγή

Ένας κοινός κίνδυνος προμηθειών είναι η προσδιορισμός μόνο της βαθμίδας αντοχής, χωρίς να αναφέρεται η απαιτούμενη θερμοκρασία πρόσκρουσης Charpy.

Πριν από την παραγωγή, εξετάζουμε:

Θέρμανση σχεδιασμού
Απαιτούμενη κλάση ποιότητας
Δάχος τοιχώματος σωλήνα
Κατάσταση θερμικής επεξεργασίας
Θερμοκρασία δοκιμής Charpy
Ελάχιστη απορροφημένη ενέργεια
Απαιτήσεις σχεδίου ή εταιρείας ταξινόμησης

Αυτό εμποδίζει την προμήθεια ενός σωλήνα που πληροί τις απαιτήσεις ελαστικότητας σε θερμοκρασία δωματίου, αλλά δεν πληροί τις απαιτήσεις αντοχής χαμηλής θερμοκρασίας του έργου.

2. Συμφωνία πάχους τοίχου και θερμικής επεξεργασίας

Οι μηχανικές ιδιότητες, ιδίως η αντοχή και η αντοχή, μπορεί να ποικίλλουν ανάλογα με το πάχος του τοίχου και τις συνθήκες παράδοσης.

Συγκρίνουμε την κατασκευή με την παραγγελία:

Ομαλοποίηση για σταθερή μικροδομή και αντοχή
Ομαλοποίηση και θέρμανση όπου απαιτείται
Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευών για την κατασκευή ηλεκτρικών συσκευών
Ελεγχόμενη ψύξη για σταθερές ιδιότητες μέσω του τοίχου
Αντιπροσωπευτική μηχανική δοκιμή με βάση τη συμφωνημένη παρτίδα ελέγχου

Το τελικό πιστοποιητικό εργοστασίου προσδιορίζει την πραγματική κατάσταση θερμικής επεξεργασίας και τα αναφερόμενα αποτελέσματα δοκιμών.

3. Δοκμηρίωση του έργου και ιχνηλασιμότητα

Οι κατασκευαστές offshore συχνά απαιτούν περισσότερα από ένα βασικό εμπορικό πιστοποιητικό.

Η διαθέσιμη τεκμηρίωση μπορεί να περιλαμβάνει:

Πιστοποιητικό επιθεώρησης
Ανάλυση θερμότητας
Ανάλυση προϊόντος όταν ορίζεται
Έκθεση της δοκιμής ελαστικότητας
Έκθεση δοκιμής πρόσκρουσης Charpy
Έκθεση υπερήχων δοκιμών
Έκθεση επιθεώρησης διαστάσεων
Καταγραφή θερμικής επεξεργασίας
Σημείωση και κατάλογος συσκευασίας των σωλήνων
Έγκριση επιθεώρησης από τρίτο
Κατάλογος ιχνηλασιμότητας υλικού

Οι απαιτήσεις τεκμηρίωσης θα πρέπει να δηλώνονται στο στάδιο της προσφοράς, ώστε να εξασφαλίζεται ότι οι δοκιμές και η διατήρηση των αρχείων περιλαμβάνονται στο σχέδιο παραγωγής.

Πρότυπα εκτέλεσης

Τυποποιημένο σύστημα	Σχετικό πρότυπο ή αναφορά	Εφαρμογή
Εγγύς	GB/T 34105	Σωλήνες από ανοξείδωτο χάλυβα ειδικά για δομές μηχανικής θαλάσσης
Εγγύς	GB 712	Χάλυβα δομικού τύπου για πλοία και υπεράκτια μηχανήματα, κυρίως πλάκες, ταινίες και διαφράγματα
ΑΣΤΜ	ΑΣTM A519	Μηχανικές σωλήνες χωρίς συγκόλληση από άνθρακα και κράμα ατσάλι· δεν αντικαθιστούν άμεσα το GB/T 34105
ΑΣΤΜ	ΑΣTM A106/A106M	Σωλήνες από άνθρακα χωρίς συγκόλληση για υψηλής θερμοκρασίας λειτουργία· τυποποιημένοι σωλήνες πίεσης αντί για δομικούς σωλήνες ανοικτής θάλασσας
Επικεφαλής	EN 10210-1 και EN 10210-2	Κονδύλες και συσκευές για την κατασκευή ή την επεξεργασία υλικών
Επικεφαλής	EN 10297-1	Σωλήνες κυκλικών σωλήνων από χάλυβα χωρίς συγκόλληση για μηχανικούς και γενικούς μηχανικούς σκοπούς
ΔΕΣ	JIS G 3444	Σωλήνες από χάλυβα άνθρακα για γενικούς κατασκευαστικούς σκοπούς
GOST	GOST 8732 και GOST 8731	Σωλήνες από ατσάλι χωρίς συγκόλληση θερμής διαμόρφωσης και συναφείς τεχνικές απαιτήσεις

Ειδική εφαρμογή

Φραγίσματα ποδιών υπεράκτιων πλατφορμών

Οι αδιάβροχοι σωλήνες GB/T 34105 μπορούν να χρησιμοποιηθούν για την κατασκευή σωλήνων διαγώνιας στήριξης για δομές υποστήριξης υπεράκτιων πλατφορμών.

Τα στοιχεία στήριξης μεταφέρουν αξιακά, λυγιστικά και κυκλικά φορτία που παράγονται από:

Δράση κύματος
Εφοδιασμός με άνεμο
Δονήσεις πλατφόρμας
Λειτουργία εξοπλισμού
Φορτία εγκατάστασης
Επαναλαμβανόμενη περιβαλλοντική φόρτιση

Για την εν λόγω εφαρμογή, ο αγοραστής πρέπει να προσδιορίσει την απαιτούμενη ποιότητα, την κατηγορία ποιότητας, τη θερμοκρασία σχεδιασμού, τις διαστάσεις, το επιτρεπόμενο επίπεδο διάβρωσης, τη διαδικασία συγκόλλησης, το επίπεδο δοκιμής με υπερήχους,απαιτήσεις για το σύστημα επικάλυψης και την επιθεώρηση από τρίτους.

Χημική σύνθεση

Ο παρακάτω πίνακας παρέχει πρακτική αναφορά προμήθειας για πέντε κοινά καθορισμένα επίπεδα αντοχής.ανάλυση θερμότητας, ο εφαρμοστέος πίνακας του GB/T 34105-2017, και το πιστοποιητικό επιθεώρησης εργοστασίου.

Οι τιμές είναι κλάσματα μάζας σε ποσοστό.

Αξία	- Σι Max.	Ναι, Μαξ.	Ο Μαξ.	Π Μαξ.	Σ Μαξ.	Μπι Μαξ.	Β Μαξ.	Τι Μαξ.
Q245H	0.18	0.50	1.40	0.030	0.025	0.050	0.100	0.050
Q290H	0.18	0.50	1.60	0.030	0.025	0.050	0.100	0.050
Q345H	0.18	0.50	1.70	0.030	0.025	0.050	0.100	0.050
Q415H	0.18	0.50	1.70	0.025	0.020	0.070	0.120	0.050
Q690H	0.18	0.50	1.80	0.025	0.015	0.080	0.120	0.050

Μηχανικές ιδιότητες

Αξία	Ελάχιστη αντοχή απόδοσης	Δυνατότητα τράβηξης	Ελάχιστη επιμήκυνση	Τυπικές συνθήκες παράδοσης
Q245H	245 MPa	400-520 MPa	22%	Άλλα, από χάλυβα ή χάλυβα
Q290H	290 MPa	420-540 MPa	21%	Άλλα, από χάλυβα ή χάλυβα
Q345H	345 MPa	470·630 MPa	20%	Ομαλοποιημένη ή ισοδύναμη ελεγχόμενη κατάσταση
Q415H	415 MPa	520·680 MPa	18%	Καθαρισμένα ή κατεστραμμένα
Q690H	690 MPa	770·940 MPa	14%	Άλλα, από χάλυβα ή χάλυβα

Οδηγίες για την κατηγορία ποιότητας και τις δοκιμές επιπτώσεων

Τάξη ποιότητας	Τυπική θερμοκρασία δοκιμής Charpy
Β	20°C
Γ	0°C
D	-20°C
Ε	-40°C
F	-60°C

Επιθεώρηση και δοκιμές

Ανάλογα με τη σειρά και την κατηγορία, η επιθεώρηση μπορεί να περιλαμβάνει:

Χημική ανάλυση θερμότητας
Χημική ανάλυση προϊόντος
Δοκιμές ελαστικότητας
Δοκιμασία πρόσκρουσης Charpy V-notch
Δοκιμασία επιπέδου ή κάμψης, κατά περίπτωση
Υπερήχθης δοκιμή
Οπτική επιθεώρηση επιφάνειας
Μέτρηση εξωτερικής διάμετρου
Μέτρηση πάχους τοίχου
Έλεγχος μήκους και ευθείας
Τελική επιθεώρηση
Έλεγχος της σήμανσης
Επιθεώρηση τρίτου

Το επίπεδο των υπερήχων δοκιμών, η συχνότητα των δοκιμών, τα κριτήρια αποδοχής και ο τύπος του εγγράφου επιθεώρησης πρέπει να προσδιορίζονται στην έρευνα.

Πληροφορίες παραγγελίας

Μια πλήρης έρευνα θα πρέπει να περιλαμβάνει:

Πρότυπο: GB/T 34105-2017
Κατηγορία και κλάση ποιότητας χάλυβα
Έξω διάμετρος
Μοντέλο
Διάρκεια
Ποσότητα ή συνολικό βάρος
Όρος παράδοσης
Θέρμανση σχεδιασμού
Θερμοκρασία δοκιμής Charpy και απορροφημένη ενέργεια
Απαιτήσεις ανοχής διαστάσεων
Απαιτήσεις ευθείας
Απαιτήσεις για δοκιμές υπερήχων
Τελική προετοιμασία
Προστασία ή επικάλυψη επιφάνειας
Τύπος εγγράφου επιθεώρησης
Επιθεώρηση τρίτου ή εταιρείας ταξινόμησης
Απαιτήσεις σήμανσης και συσκευασίας

Ο σωστός καθορισμός αυτών των παραμέτρων είναι απαραίτητος, διότι οι ονομαστικά παρόμοιοι κατασκευαστικοί σωλήνες offshore μπορεί να διαφέρουν σημαντικά σε αντοχή χαμηλών θερμοκρασιών, συγκολλητικότητα, ακρίβεια διαστάσεων,πεδίο εφαρμογής της επιθεώρησης και τεκμηρίωση.

GB/T 34105 Αδιάβροχοι σωλήνες από χάλυβα για δομές μηχανικής ωκεανού 1

GB/T 34105 Αδιάβροχοι σωλήνες από χάλυβα για δομές μηχανικής ωκεανού 2

GB/T 34105 Αδιάβροχοι σωλήνες από χάλυβα για δομές μηχανικής ωκεανού 4

GB/T 34105 Αδιάβροχοι σωλήνες από χάλυβα για δομές μηχανικής ωκεανού 6

Ε: Είστε εμπορική εταιρεία ή κατασκευαστής;

Α: κατασκευαστής, μπορεί επίσης να κάνει εμπόριο.

Ε: Πόσος χρόνος παράδοσης έχετε;

Α: Γενικά, είναι 10-15 ημέρες αν τα αγαθά είναι σε αποθέματα, ή είναι 30-40 ημέρες αν τα αγαθά δεν είναι σε αποθέματα, εξαρτάται από την ποσότητα.

Ε: Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον;

Α: Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

Ε: Ποιοι είναι οι όροι πληρωμής σας;

Απ: Πληρωμή <= 2000USD, 100% προκαταβολή. Πληρωμή>= 2000USD, 30% T/T προκαταβολή, ισοζύγιο πριν από την αποστολή.

Αν έχετε άλλη ερώτηση, pls αισθάνεστε ελεύθεροι να επικοινωνήσετε μαζί μου.
