ASTM A135 Σιδηροδρομικός σωλήνας συγκολλημένος με ηλεκτρική αντίσταση για τη μεταφορά υγρών

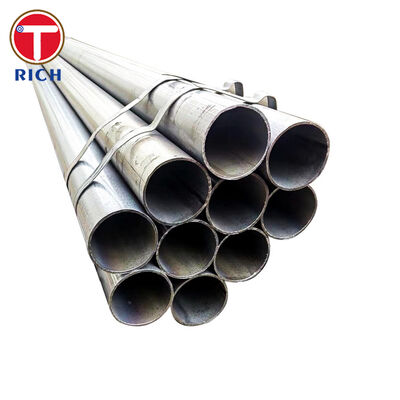

Ο ατσάλινος σωλήνας ASTM A135 συγκολλημένος με ηλεκτρική αντίσταση κατασκευάζεται από επίπεδο έλασμα χάλυβα άνθρακα με χρήση ηλεκτρικής αντίστασης υψηλής συχνότητας ή ηλεκτρικής συγκόλλησης με επαγωγή χωρίς προσθήκη μεταλλικού γεμιστήρα.Προορίζεται για μεταφορά νερού, αέριο, ατμό, συμπιεσμένο αέρα και άλλα συμβατά υγρά σε βιομηχανικά και εμπορικά συστήματα αγωγών.

Η προδιαγραφή ASTM A135/A135M περιέχει δύο κατηγορίες υλικών: κατηγορία A και κατηγορία B. Η κατηγορία A παρέχει μεγαλύτερη καταλληλότητα για τις εργασίες κάμψης, τυλιγμού και φλάντζερ,ενώ η βαθμίδα Β παρέχει υψηλότερη ελάχιστη απόδοση και αντοχή στη σύσφιξηΟι συγκόλλησεις της κατηγορίας Β πρέπει να υποβάλλονται σε θερμική επεξεργασία ή επεξεργασία, ώστε να μην απομένει κανένας μη θερμαινόμενος μαρτενσίτης στην περιοχή συγκόλλησης.

Η ASTM A135 καλύπτει γενικά σωλήνες από NPS 2 έως NPS 30 με ονομαστικό μέσο πάχος τοιχώματος έως 12,70 mm. Καλύπτει επίσης επιλεγμένους σωλήνες ελαφρού τοιχώματος από NPS 3/4 έως NPS 5.Οι μη τυποποιημένες διαστάσεις μπορούν να παρέχονται όταν πληρούνται όλες οι άλλες απαιτήσεις των προδιαγραφών..

Προδιαγραφές

Η πραγματική διαθεσιμότητα μεγέθους θα πρέπει να επιβεβαιώνεται σε σχέση με το επιλεγμένο χρονοδιάγραμμα σωλήνων, τη διαδρομή κατασκευής, το τελικό φινίρισμα και την ποσότητα του έργου.

Βασικά χαρακτηριστικά

Ελεγχόμενη ακεραιότητα συγκόλλησης ERW

Η διαμήκη ραφή σχηματίζεται με ηλεκτρική αντίσταση ή ηλεκτρική επαγωγή θέρμανσης και πίεσης χωρίς την προσθήκη μεταλλικού γεμιστήρα.συνεχής ζώνη συγκόλλησης και υποστηρίζει συνεπή παραγωγή μεγάλου όγκου.

Για την ASTM Α135 κλάση Β, η περιοχή συγκόλλησης πρέπει να υποβάλλεται σε θερμική επεξεργασία ή σε άλλη επεξεργασία, έτσι ώστε να μην απομένει μη θερμαινόμενο μαρτενσίτη.Αυτή η απαίτηση μειώνει τον κίνδυνο τοπικής σκληρότητας και εύθραυστης δομής συγκόλλησης.

Καθορισμένα επίπεδα αντοχής

Η ASTM A135 βαθμίδα Α έχει ελάχιστη αντοχή απόδοσης 205 MPa και ελάχιστη αντοχή σε έλξη 330 MPa. Η βαθμίδα Β αυξάνει αυτές τις ελάχιστες τιμές σε 240 MPa και 415 MPa αντίστοιχα.

Ικανότητα κατασκευής

Η κλάση Α είναι η κλάση ASTM A135 που προσδιορίζεται ειδικά ως κατάλληλη για πλέγματα και κάμψεις.Επομένως, η επιλογή της ποιότητας πρέπει να λαμβάνει υπόψη όχι μόνο την πίεση λειτουργίας, αλλά και την απαιτούμενη διαδικασία κατασκευής.Ο βαθμός Β δεν πρέπει να αντικαθίσταται αυτόματα όταν απαιτείται έντονη κάμψη ή σχηματισμός φλάντζας.

Έλεγχος διαρροής υπό πίεση

Κάθε μήκος παραγωγής μπορεί να υποβληθεί στην υδροστατική δοκιμή που απαιτείται από το πρότυπο.μια μη καταστροφική ηλεκτρική δοκιμή μπορεί να γίνει αποδεκτή ως εναλλακτική λύση, όταν επιτρέπεται από τις προδιαγραφές και συμφωνείται από τον αγοραστή.

Όταν η υδροστατική δοκιμή αντικαθίσταται από εγκεκριμένη μέθοδο NDE, η οδός ελέγχου και η σήμανση του προϊόντος πρέπει να αναφέρονται σαφώς στο έγγραφο αγοράς.

Διαμετρική συμβατότητα

Οι εξωτερικές διαμέτρους και τα προγραμματισμένα πάχους τοίχων επιλέγονται συνήθως σύμφωνα με τις διαστάσεις των σωλήνων ASME B36.10M. Αυτό επιτρέπει τη συμβατότητα με τα τυποποιημένα εξαρτήματα, συνδέσεις, αυλακώσεις, υποστηρίγματα,και βαλβίδες σχεδιασμένες για συστήματα σωλήνων NPS.

Τεχνικά Πλεονεκτήματα

1. Επαλήθευτη κατάσταση συγκόλλησης για την κατηγορία Β

Μια συχνή ανησυχία για τις προμήθειες είναι αν ο σωλήνας κλάσης Β έχει απλώς παραδοθεί σε κατάσταση συγκόλλησης χωρίς επαρκή έλεγχο της ζώνης που επηρεάζεται από τη θερμότητα.

Η γραμμή παραγωγής μας καταγράφει τις παραμέτρους επεξεργασίας συγκόλλησης από παρτίδα παραγωγής.τα υποστηρικτικά αρχεία μπορούν να περιλαμβάνουν ρυθμίσεις επεξεργασίας συγκόλλησης, μεταλλικογραφική επαλήθευση, χαρτογράφηση σκληρότητας και αποτελέσματα NDE.

2Η κατάσταση της δοκιμής πίεσης που ανιχνεύεται

Οι αγοραστές συχνά λαμβάνουν προσφορές που δηλώνουν "δοκιμάστηκε" χωρίς να διευκρινίζεται αν ο σωλήνας υποβλήθηκε σε υδροστατική δοκιμή ή εξετάστηκε με εναλλακτική ηλεκτρική μέθοδο.

Κάθε προσφορά και πιστοποιητικό εργοστασίου μπορεί να προσδιορίζει:

• Η χρησιμοποιούμενη μέθοδος ελέγχου

• Η ισχύουσα διαδικασία δοκιμής πίεσης ή NDE

• Η ημερομηνία δοκιμής και η παρτίδα παραγωγής

• Αν η υδροστατική δοκιμή αντικαταστάθηκε από εγκεκριμένη εναλλακτική

• Οποιαδήποτε απαιτούμενη σήμανση της κατάστασης της δοκιμής με ∆NH ή ισοδύναμη σήμανση

Αυτό αποτρέπει την ασαφή γνώμη κατά την επανεξέταση των εγγράφων, την επιθεώρηση του χώρου και την τελική αποδοχή.

3Ελέγχος ποιότητας και κατασκευής πριν από την παραγωγή

Η βαθμίδα Β έχει υψηλότερη αντοχή, αλλά δεν είναι αυτόματα η σωστή επιλογή για κάθε κατασκευασμένο σύνολο σωλήνων.

Πριν από την παραγωγή, η παραγγελία μπορεί να εξεταστεί σε σχέση με:

• Απαιτούμενο μέσο λειτουργίας

• Πίεση και θερμοκρασία σχεδιασμού

• Απαιτήσεις για ίνες, αυλακώσεις, κάμψεις ή φλάντζες

• Απαιτούμενη επιφανειακή επικάλυψη

• Εφαρμόσιμα εξαρτήματα και σύστημα σύνδεσης

• Δρόμος αποδοχής υδροστατικής ή NDE

Η επανεξέταση αυτή μειώνει τον κίνδυνο αγοράς υψηλότερης αντοχής που δεν είναι κατάλληλη για την προβλεπόμενη λειτουργία σχηματισμού.

Πρότυπα εκτέλεσης

Η ποιότητα του υλικού, η χημική σύνθεση, η αντοχή, οι διαστάσεις, οι δοκιμές, η επίστρωση και η πιστοποίηση πρέπει να επανεξετάζονται πριν από την αντικατάσταση.

Ειδική εφαρμογή: Σωλήνες κλάσεων πυροσβεστικών ψεκαστήρων

Μία ειδική εφαρμογή είναι ένας μαύρος σωλήνας ERW του προτύπου 10 ASTM A135 βαθμού Β που χρησιμοποιείται ως γραμμή διακλαδίου σε σύστημα πυροσβεστικού ψεκαστήρα υγρού σωλήνα.

Σε αυτή την εφαρμογή, ο σωλήνας διανέμει υγρά υπό πίεση από το διασταυρούμενο κύριο προς μεμονωμένες κεφαλές ψεκαστήρων.Η βαθμίδα Β παρέχει ελάχιστη αντοχή απόδοσης 240 MPa και ελάχιστη αντοχή σε έλξη 415 MPa, ενώ ο ελαφρύτερος τοίχος του Προγράμματος 10 μπορεί να μειώσει το εγκατεστημένο βάρος του σωλήνα σε σύγκριση με τις βαρύτερες διαμορφώσεις του Προγράμματος 40.

Ο τελικός σχεδιασμός συστήματος πρέπει να συμμορφώνεται με τον ισχύοντα κώδικα πυρκαγιάς, τον υδραυλικό υπολογισμό, τις απαιτήσεις καταχώρισης, το σύστημα ζεύξης, το επιτρεπόμενο επίπεδο διάβρωσης και την έγκριση της τοπικής αρχής.Η συμμόρφωση των υλικών με την ASTM από μόνη της δεν καθορίζει την έγκριση συστήματος.

Χημική σύνθεση

Το ίδιο το ASTM A135 περιέχει μόνο την κατηγορία A και την κατηγορία B. Οι πρόσθετες σειρές παρακάτω είναι κατηγορίες αναφοράς προμηθειών που συγκρίνονται συχνά σε διεθνή έργα σωλήνων υγρών.Δεν πρέπει να πιστοποιούνται ή να φέρουν σήμα ASTM A135 εκτός εάν ανταποκρίνονται ανεξάρτητα σε κάθε απαίτηση ASTM A135..

Δείχνουν μέγιστες τιμές, εκτός εάν αναφέρεται διαφορετικά.

Η ASTM A53 Τύπος Ε Α και Β μπορούν επιπλέον να περιορίζουν τον χαλκό, το νικέλιο, το χρώμιο, το μολυβδένιο και το βανάδιο όταν αυτά τα στοιχεία προστίθενται σκόπιμα ή υπάρχουν ως υπολειμματικά στοιχεία.

Μηχανικές ιδιότητες

Οι ακόλουθες τιμές είναι ελάχιστες απαιτήσεις σε θερμοκρασία δωματίου, εκτός εάν εμφανίζεται εύρος.

Η επιμήκυνση της ASTM A135 για δείγματα ταινιών με λεπτότερο τοίχωμα υπολογίζεται από το καθορισμένο πάχος τοίχου αντί να αντιπροσωπεύεται από ένα καθολικό ποσοστό.Η αναφερόμενη επιμήκυνση θα πρέπει επομένως να προσδιορίζει τον προσανατολισμό του δείγματος., το είδος του δείγματος, το μήκος του μετρητή και το πραγματικό πάχος του τοίχου.

Επιθεώρηση και δοκιμές

Ένα πλήρες σχέδιο επιθεώρησης ASTM A135 μπορεί να περιλαμβάνει:
