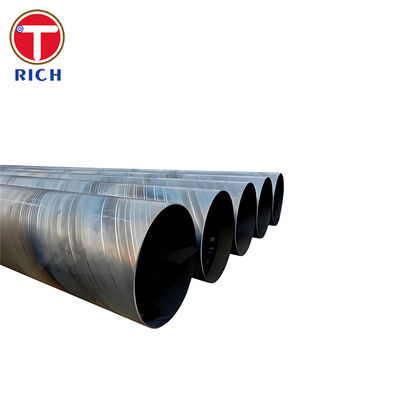

Σπειροκολλητός σωλήνας από ανθρακούχο χάλυβα ASTM A139 για μεταφορά ρευστών

Ο σπειροκολλητός σωλήνας από ανθρακούχο χάλυβα ASTM A139 είναι ένας σωλήνας συγκολλημένος με ηλεκτροσυγκόλληση τόξου με τήξη, κατασκευασμένος με συνεχή ελικοειδή ραφή για τη μεταφορά νερού, βιομηχανικών υγρών, αερίου ή ατμού. Η προδιαγραφή καλύπτει πέντε βαθμούς σωλήνων - Βαθμοί A, B, C, D και E - με ελάχιστες αντοχές διαρροής από 205 έως 360 MPa.

Η διαδικασία σπειροειδούς διαμόρφωσης υποστηρίζει την οικονομική παραγωγή μεγάλων εξωτερικών διαμέτρων, διατηρώντας παράλληλα ελεγχόμενη περιφέρεια, πάχος τοιχώματος, οβάλτητα άκρου και ακεραιότητα συγκόλλησης. Κάθε παρεχόμενο μήκος σωλήνα μπορεί να υποβληθεί σε υδροστατική δοκιμή και το προϊόν μπορεί να παραδοθεί με γυμνές, βερνικωμένες, εποξειδικές επικαλυμμένες, πολυαιθυλενίου επικαλυμμένες ή επενδεδυμένες με τσιμεντοκονίαμα επιφάνειες, ανάλογα με το περιβάλλον λειτουργίας.

Το ASTM A139 εφαρμόζεται σε ευθύγραμμους ή ελικοειδείς σωλήνες συγκολλημένους με ηλεκτροσυγκόλληση τόξου από NPS 4 και άνω, με ονομαστικά πάχη τοιχώματος που δεν υπερβαίνουν τα 25,4 mm. Ο σωλήνας προορίζεται ειδικά για τη μεταφορά υγρού, αερίου ή ατμού.

Προδιαγραφές

Οι ανοχές διαστάσεων, η προετοιμασία των άκρων και οι απαιτήσεις τυπικού μήκους βασίζονται στις διατάξεις του ASTM A139.

Κύρια Χαρακτηριστικά

Συγκόλληση Ελικοειδούς Πλήρους Διείσδυσης

Η ραφή του σωλήνα κατασκευάζεται ως συγκόλληση αυλακιού πλήρους διείσδυσης. Η συνεχής ελικοειδής διαμόρφωση κατανέμει τη ραφή γύρω από την περιφέρεια του σωλήνα και επιτρέπει την παραγωγή σωλήνων μεγάλων διαμέτρων από χαλύβδινη ταινία ή πλάκα ελεγχόμενου πλάτους.

Καθορισμένη Αντοχή Συγκόλλησης Παραγωγής

Τα δείγματα εφελκυσμού συγκόλλησης παραγωγής που λαμβάνονται διαγώνια προς τη συγκόλληση πρέπει να επιτυγχάνουν τουλάχιστον το 95% της καθορισμένης ελάχιστης αντοχής εφελκυσμού του βαθμού χάλυβα. Κατά την πιστοποίηση της διαδικασίας συγκόλλησης, τα δείγματα συγκόλλησης μειωμένης διατομής πρέπει να επιτυγχάνουν τουλάχιστον το 100% της καθορισμένης ελάχιστης αντοχής εφελκυσμού του επιλεγμένου βαθμού.

Υδροστατική Δοκιμή Κάθε Μήκους Σωλήνα

Το ASTM A139 απαιτεί κάθε μήκος σωλήνα να υποβάλλεται σε υδροστατική δοκιμή. Η τυπική πίεση δοκιμής υπολογίζεται χρησιμοποιώντας:

P = 2St / D

Όπου:

• P = πίεση υδροστατικής δοκιμής
• S = 60% έως 85% της καθορισμένης ελάχιστης αντοχής διαρροής
• t = καθορισμένο πάχος τοιχώματος
• D = καθορισμένη εξωτερική διάμετρος

Η τυπική πίεση περιορίζεται στα 19,3 MPa, εκτός αν ορίζεται διαφορετικά από συμφωνημένη συνθήκη δοκιμής. Η πίεση δοκιμής διατηρείται για τουλάχιστον πέντε δευτερόλεπτα.

Ελεγχόμενη Γεωμετρία Άκρου

Εντός 100 mm από τα άκρα του σωλήνα, η εκτός στρογγυλότητας δεν πρέπει να υπερβαίνει το 1% της καθορισμένης διαμέτρου. Αυτός ο έλεγχος βελτιώνει την ευθυγράμμιση στο εργοτάξιο, τη συνέπεια της περιφερειακής συγκόλλησης και την εφαρμογή με κατασκευασμένα εξαρτήματα.

Πέντε Επίπεδα Αντοχής

Οι πέντε βαθμοί ASTM A139 παρέχουν ελάχιστες αντοχές διαρροής που κυμαίνονται από 205 MPa για τον Βαθμό Α έως 360 MPa για τον Βαθμό Ε. Αυτό επιτρέπει την επιλογή του βαθμού σωλήνα ανάλογα με τη διάμετρο, το πάχος τοιχώματος, την πίεση σχεδιασμού και τα φορτία εγκατάστασης.

Τα Πλεονεκτήματά Μας

1. Πώς Επαληθεύεται η Ακεραιότητα της Συγκόλλησης σε Σωλήνες Μεγάλων Διαμέτρων με Σπειροειδή Ραφή;

Η ανησυχία του αγοραστή συχνά επικεντρώνεται στην ατελή διείσδυση, την ενσωμάτωση σκουριάς, την έλλειψη σύντηξης και τις ασυνέχειες στις ενώσεις των ταινιών.

Ο έλεγχος παραγωγής μας μπορεί να περιλαμβάνει:

• Αυτόματη συγκόλληση με υποβρύχιο τόξο από μέσα και έξω
• Πιστοποιημένες διαδικασίες συγκόλλησης και πιστοποιημένοι χειριστές συγκόλλησης
• Συνεχής παρακολούθηση του ρεύματος συγκόλλησης, της τάσης και της ταχύτητας κίνησης
• Οπτική επιθεώρηση ολόκληρης της συγκόλλησης
• Υπερηχητική εξέταση της σπειροειδούς ραφής
• Ακτινογραφική εξέταση των διασταυρώσεων συγκόλλησης και των επισκευασμένων περιοχών
• Δοκιμή εφελκυσμού διατομής συγκόλλησης παραγωγής
• Υδροστατική δοκιμή κάθε τελικού μήκους σωλήνα

Το εύρος της επιθεώρησης και τα κριτήρια αποδοχής επιβεβαιώνονται πριν από την παραγωγή και δηλώνονται στο σχέδιο επιθεώρησης και δοκιμών.

2. Πώς Μειώνονται τα Προβλήματα Εφαρμογής Άκρων Σωλήνων και Συγκόλλησης στο Εργοτάξιο;

Οι σωλήνες μεγάλων διαμέτρων με υπερβολική οβάλτητα μπορούν να αυξήσουν τον χρόνο ευθυγράμμισης και να παράγουν άνισα κενά ρίζας κατά τη συγκόλληση στο εργοτάξιο.

Τα άκρα των σωλήνων διαμορφώνονται μηχανικά και ελέγχονται για περιφέρεια, διάμετρο και οβάλτητα. Το ASTM A139 περιορίζει την οβάλτητα των άκρων στο 1% εντός 100 mm από κάθε άκρο. Όπου απαιτείται αυστηρότερος έλεγχος εφαρμογής στο εργοτάξιο, μπορούν να συμφωνηθούν προδιαγραφές για ανοχές άκρων, συμβατότητα εσωτερικής ευθυγράμμισης και σήμανση αντιστοίχισης πριν από την κατασκευή.

3. Πώς Αντιμετωπίζεται η Εσωτερική και Εξωτερική Διάβρωση;

Ο γυμνός ανθρακούχος χάλυβας δεν είναι εγγενώς ανθεκτικός στη διάβρωση. Η επιλογή της επικάλυψης πρέπει επομένως να ταιριάζει με το μεταφερόμενο ρευστό, την κατάσταση του εδάφους, τη θερμοκρασία λειτουργίας και τη μέθοδο εγκατάστασης.

Τα διαθέσιμα συστήματα προστασίας από διάβρωση περιλαμβάνουν:

• Εποξειδική ρητίνη συγκόλλησης για υπόγεια ή βυθισμένη χρήση
• Τριπλής στρώσης πολυαιθυλένιο για υπόγειους αγωγούς
• Τριπλής στρώσης πολυπροπυλένιο για υψηλότερες θερμοκρασίες λειτουργίας
• Εσωτερική επένδυση υγρής εποξειδικής ρητίνης για επεξεργασμένο νερό
• Επένδυση με τσιμεντοκονίαμα για μεταφορά νερού μεγάλων διαμέτρων
• Αντιδιαβρωτικό αστάρι με βάση τον ψευδάργυρο ή εξωτερικά συστήματα βαφής ειδικά για έργα
• Ανίχνευση ελαττωμάτων επικάλυψης και επιθεώρηση πάχους ξηρού φιλμ

Ο τύπος επικάλυψης, το πάχος, ο βαθμός προετοιμασίας επιφάνειας και η διαδικασία επισκευής πρέπει να καθορίζονται στην εντολή αγοράς και όχι να αντιμετωπίζονται ως μη καθορισμένο εμπορικό φινίρισμα.

Πρότυπα Εκτέλεσης

Αυτά τα πρότυπα δεν είναι αυτόματα εναλλάξιμα. Ο βαθμός, η χημική σύνθεση, οι μηχανικές ιδιότητες, η συχνότητα επιθεώρησης, η υδροστατική πίεση και οι διαστατικές ανοχές πρέπει να ελέγχονται έναντι της συμβατικής προδιαγραφής.

Εφαρμογή: Δημοτικός Κύριος Αγωγός Μεταφοράς Ακατέργαστου Νερού

Ο σπειροκολλητός σωλήνας ASTM A139 μπορεί να χρησιμοποιηθεί ως κύριος αγωγός μεταφοράς ακατέργαστου νερού μεγάλων διαμέτρων που συνδέει ένα σταθμό άντλησης δεξαμενής με ένα δημοτικό εργοστάσιο επεξεργασίας νερού.

Για αυτήν την εφαρμογή, ο σωλήνας μπορεί να παραδοθεί με:

• Βαθμός B, C, D ή E επιλεγμένος από υδραυλικό και δομικό σχεδιασμό
• Εσωτερική επένδυση με τσιμεντοκονίαμα ή υγρή εποξειδική ρητίνη
• Εξωτερική επικάλυψη FBE ή 3LPE
• Λοξοτομημένα άκρα για συγκόλληση με ελάσματα στο εργοτάξιο
• Υδροστατική δοκιμή κάθε μήκους σωλήνα
• Υπερηχητική εξέταση της σπειροειδούς ραφής
• Κατασκευασμένες καμπύλες, μειωτήρες, τριγωνικές συνδέσεις και συνδέσεις με φλάντζες
• Μονωτικές συνδέσεις και διατάξεις καθοδικής προστασίας όπου απαιτείται

Η τελική ποιότητα, το πάχος τοιχώματος, η ανοχή πίεσης υπέρτασης, τα εξωτερικά φορτία, η ανοχή διάβρωσης και το σύστημα επικάλυψης πρέπει να καθορίζονται από τον μηχανικό σχεδιασμού του αγωγού.

Χημική Σύνθεση

Μέγιστο ποσοστό κατά ανάλυση θερμότητας

Τα παραπάνω χημικά όρια καθορίζονται για τους Βαθμούς A έως E του ASTM A139, με την ανάλυση να πραγματοποιείται σύμφωνα με το ASTM A751.

Μηχανικές Ιδιότητες
