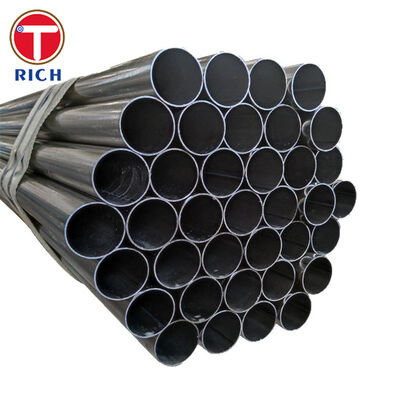

ASTM A523 Σιδηροδρομικός σωλήνας με ηλεκτρική αντίσταση για κυκλώματα καλωδίων υψηλής πίεσης

Ο ατσάλινος σωλήνας ASTM A523 που συγκολλείται με ηλεκτρική αντίσταση είναι ειδικά κατασκευασμένος ως στεγανός αγωγός για συστήματα ηλεκτρικών καλωδίων τύπου σωλήνων υψηλής πίεσης.Παρέχεται σε κατασκευές τύπου Ε., που καλύπτουν το NPS 4 έως το NPS 12, με ονομαστικό πάχος τοιχώματος από 5,56 mm έως 14,27 mm ανάλογα με το μέγεθος της παραγγελίας.

Σε αντίθεση με τους σωλήνες πίεσης γενικής χρήσης, ο σωλήνας ASTM A523 προορίζεται να σχηματίζει ένα συνεχές ατσάλινο περίβλημα γύρω από ηλεκτρικά καλώδια υψηλής τάσης και το μονωτικό υγρό ή αέριο που διατηρείται υπό πίεση.Ο σωλήνας πρέπει επομένως να παρέχει ελεγχόμενες διαστάσεις, αξιόπιστη ακεραιότητα ραφής ERW, ομαλές εσωτερικές επιφάνειες, συγκολλησιμότητα και αντοχή σε διαρροές κατά τη διάρκεια μακροχρόνιας υπόγειας υπηρεσίας.

Η βαθμίδα Α συνήθως επιλέγεται όταν απαιτείται εκτεταμένη κάμψη, καύση ή καμπύλη.

Προδιαγραφές προϊόντος

Τυπικό εύρος μεγέθους

Το ονομαστικό πάχος τοιχώματος επιλέγεται ανάλογα με το μέγεθος του σωλήνα και το σχεδιασμό του έργου, εντός του προτύπου ASTM A523 5,56-14,27 mm.Άλλοι συνδυασμοί διαστάσεων μπορούν να παρέχονται όταν πληρούν όλες τις υπόλοιπες απαιτήσεις της ASTM A523/A523M..

Βασικά χαρακτηριστικά

Κατασκευή στενών υπό πίεση ΕΡΥ

Η διαμήκη ραφή παράγεται με συγκόλληση ηλεκτρικής αντίστασης χωρίς τη σκόπιμη προσθήκη μεταλλικού γεμιστήρα.που ακολουθείται από μηχανική πίεση για να σχηματιστεί μια συνεχής σφυρηλατημένη συγκόλληση.

Κάθε σωλήνας υποβάλλεται σε υδροστατική δοκιμή για την επαλήθευση της συγκράτησης της πίεσης.ατελής σύντηξη συγκόλλησης και άλλες διακοπές που σχετίζονται με την πίεση πριν από την αποστολή.

Ελεγχόμενη εσωτερική γεωμετρία

Τα κυκλώματα καλωδίων υψηλής πίεσης απαιτούν σχετικά ομαλή εσωτερική διέλευση, επειδή τα ηλεκτρικά καλώδια μπορεί να τραβήξουν μέσα από μακρά τμήματα σωλήνων μετά την συναρμολόγηση στο πεδίο.αιχμηρές άκρες, η βαριά κλίμακα ή οι τοπικοί περιορισμοί διαστάσεων μπορούν να βλάψουν το κάλυμμα του καλωδίου ή να αυξήσουν την αντίσταση της εγκατάστασης.

Επομένως, η εσωτερική ενίσχυση συγκόλλησης ελέγχεται και περιορίζεται σύμφωνα με τη διαδικασία κατασκευής και τις προδιαγραφές αγοράς.

Δυνατότητα σχηματισμού κατά βαθμό

Η κατηγορία Α έχει ελάχιστη αντοχή σε έλξη 330 MPa και ελάχιστη αντοχή σε απόδοση 205 MPa.Το χαμηλότερο επίπεδο αντοχής του παρέχει μεγαλύτερη ευελιξία σχηματισμού και το καθιστά το προτιμώμενο είδος για έργα που απαιτούν εκτεταμένη κάμψη, φλεγόμενο ή χτυπιόμενο.

Η κατηγορία Β έχει ελάχιστη αντοχή σε εφελκυσμό 415 MPa και ελάχιστη αντοχή σε απόδοση 240 MPa.Επιλέγεται όταν απαιτείται υψηλότερη μηχανική αντοχή, διατηρώντας παράλληλα τη συγκόλληση και τη φυσιολογική ικανότητα ψυχρής σχηματισμού.

Ζυθοποιήσιμη σύνθεση άνθρακα-χάλυβα

Τα όρια του άνθρακα και του μαγγανίου ελέγχονται ώστε να εξασφαλίζεται μια πρακτική ισορροπία μεταξύ αντοχής, συγκολλησιμότητας και επιδόσεων σχηματισμού.Οι απλές άκρες μπορούν να προετοιμαστούν για συγκόλληση πεδίου με χρήση εγκεκριμένης διαδικασίας συγκόλλησης κατάλληλης για την παραγγελθείσα ποιότητα και πάχος τοιχώματος.

Διαμετρική σταθερότητα

Η καθορισμένη εξωτερική διάμετρος, το πάχος του τοίχου, η τετραγωνικότητα του άκρου και η ευθεία ελέγχονται για να υποστηρίξουν την ευθυγράμμιση πεδίου.Η ακριβής γεωμετρία μειώνει την ασυμφωνία μεταξύ των γειτονικών τμημάτων σωλήνων και διευκολύνει τη συνεπή συγκόλληση περιμετρικών πεδίων.

Τα Πλεονεκτήματά Μας

1. Πώς επαληθεύεται η ακεραιότητα της ραφής ERW;

Για τους αγωγούς καλωδίων υψηλής πίεσης, η οπτική επιθεώρηση από μόνη της δεν επαρκεί, διότι μικρές διακοπές στη συγκόλληση μπορεί να αποτελέσουν διαδρόμους διαρροής μετά την εγκατάσταση.

Το σχέδιο επιθεώρησης μας μπορεί να συνδυάζει:

• Υδροστατική δοκιμή κάθε σωλήνα

• Υπερηχητική ή ηλεκτρομαγνητική επιθεώρηση της περιοχής συγκόλλησης

• Δοκιμές επιπέδου για την ανθεκτικότητα και την ευελιξία της συγκόλλησης

• Δοκιμές ελαστικότητας ανά παρτίδα παραγωγής

• Οπτική και διαμετρική εξέταση της διαμήκης ραφής

Τα αρχεία επιθεώρησης και η ιχνηλασιμότητα των υλικών μπορούν να συμπεριληφθούν στην δέσμη εγγράφων κατασκευής.

2Πώς αποφεύγεται η ζημιά των καλωδίων κατά τη διάρκεια της σύρσης;

Οι επαγγελματίες κατασκευαστές συστημάτων καλωδίων ανησυχούν για την εσωτερική έλξη, τα κοφτερά άκρα των σωλήνων, την κλίμακα και το ξένο υλικό, επειδή αυτές οι συνθήκες μπορούν να βλάψουν τα καλώδια κατά την εγκατάσταση.

Για να μειωθεί αυτός ο κίνδυνος, ο σωλήνας μπορεί να παρέχεται με:

• Ελεγχόμενη και ελεγχόμενη εσωτερική λάμψη ERW

• Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσκευών

• Καθαρές εσωτερικές επιφάνειες

• Απομάκρυνση των χαλαρών κυττάρων και ξένων υλικών

• Προαιρετική εσωτερική επιθεώρηση καθαριότητας

• Προστατευτικά καπάκια για την μεταφορά και την αποθήκευση

Οι απαιτήσεις αποδοχής εσωτερικής επιφάνειας μπορούν να καθοριστούν στην παραγγελία αγοράς πριν από την παραγωγή.

3Πώς ελέγχονται τα προβλήματα συγκόλλησης και ευθυγράμμισης;

Η κακή τετραγωνικότητα του τέλους, η υπερβολική ωορρηξία ή η ασυνεπής εξωτερική διάμετρος μπορούν να προκαλέσουν μεταβολή του ρίζου-διαχωρισμού και την ακατάλληλη ευθυγράμμιση περιμετρικής συγκόλλησης στο πεδίο.

Ο διαστασιακός μας έλεγχος περιλαμβάνει:

• Έλεγχος εξωτερικής διάμετρου σε πολλαπλές θέσεις σωλήνων

• Έλεγχος πάχους τοίχου

• Επιθεώρηση της τετραγωνικότητας στο τέλος

• Έλεγχος ευθείας

• Έλεγχος της τελικής στρογγυλότητας και της ωορρηξίας

• Αντιστοίχιση και αναγνώριση των ειδικών παρτίδων έργου

Η ζύμωση μπορεί επίσης να παρασχεθεί σύμφωνα με εγκεκριμένη προδιαγραφή συγκόλλησης πεδίου, αν και το τυποποιημένο προϊόν είναι εφοδιασμένο με απλές άκρες.

Πρότυπα εκτέλεσης

Η ASTM A523 δεν θα πρέπει να αντικαθίσταται από γενικό πρότυπο σωλήνων υπό πίεση χωρίς την έγκριση του σχεδιαστή συστήματος καλωδίων.οι διατάξεις σχηματισμού και οι απαιτήσεις δοκιμών σχετίζονται ειδικά με κυκλώματα ηλεκτρικών καλωδίων τύπου σωλήνων υψηλής πίεσης.

Ειδική εφαρμογή

Υπόγεια καλώδια υψηλής πίεσης γεμάτα λάδι

Ο σωλήνας χρησιμοποιείται ως συγκολλημένο περιβλήμα από χάλυβα για υπόγειο κύκλωμα καλωδίων μεταφοράς υψηλής πίεσης γεμάτο λάδι.

Τα μεμονωμένα μήκη σωλήνων ευθυγραμμίζονται και συγκολλούνται περιμετρικά στο πεδίο για να δημιουργήσουν ένα συνεχές αγωγό στεγανής πίεσης.και το ολοκληρωμένο κύκλωμα είναι γεμάτο με διηλεκτρικό υγρό υπό πίεση.

Ο χάλυβα σωλήνας εκτελεί διάφορες λειτουργίες:

• Περιέχει το διηλεκτρικό υγρό υπό πίεση

• Προστατεύει τα ηλεκτρικά καλώδια από φορτία εδάφους και μηχανικές συγκρούσεις

• Παρέχει συνεχή ελεγχόμενη διαδρομή για την εγκατάσταση καλωδίων

• Αντιστέκεται σε εξωτερικά φορτία κατά τη διάρκεια της υπόγειας υπηρεσίας

• Υποστηρίζει στεγανές συγκόλλησεις μεταξύ των τμημάτων σωλήνων

• Προστατεύει το σύστημα καλωδίων από υγρασία και έκθεση στο περιβάλλον

Ο σωλήνας δεν προορίζεται να λειτουργεί ως ηλεκτρικός αγωγός και δεν θα πρέπει να προσδιορίζεται ως γενική γραμμή μεταφοράς πετρελαίου, αερίου ή υγρών διαδικασίας χωρίς ξεχωριστή τεχνική αξιολόγηση.

Χημική σύνθεση

Μηχανικές ιδιότητες
