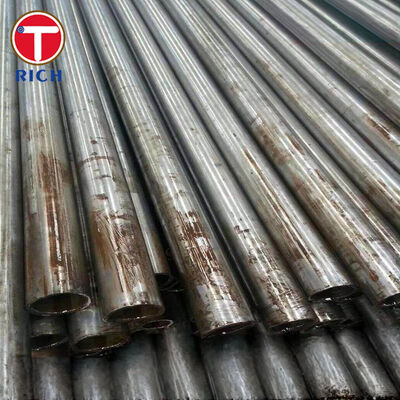

ΑΣTM A524 Σωλήνες από άνθρακα χωρίς συγκόλληση για ατμοσφαιρική και χαμηλής θερμοκρασίας λειτουργία

Το αδιάβροχο σωλήνα χάλυβα άνθρακα ASTM A524 έχει σχεδιαστεί κυρίως για συστήματα σωληνώσεων πίεσης που λειτουργούν σε ατμοσφαιρικές και μετριοπαθώς χαμηλές θερμοκρασίες.από χάλυβα άνθρακα λεπτού κόκκου και διατίθεται είτε με κλάση Ι είτε με κλάση ΙΙ ανάλογα με το πάχος του τοίχου.

Ο σωλήνας μπορεί να παραχθεί με θερμή τελική επεξεργασία ή ψυχρή έλξη και πρέπει να υποβληθεί σε θερμική επεξεργασία μετά το σχηματισμό.και παρόμοιες εργασίες κατασκευήςΗ τυπική προμήθεια περιλαμβάνει διαμετρική επιθεώρηση, δοκιμές εφελκυσμού, δοκιμές επίπεδωσης ή κάμψης και υδροστατική ή εγκεκριμένη μη καταστροφική εξέταση.

Το ASTM A524/A524M καλύπτει μεγέθη σωλήνων από NPS 1/8 έως NPS 26, που αντιστοιχούν σε DN 6 έως DN 650.

Προδιαγραφές

Βασικά χαρακτηριστικά

Κατασκευή από χάλυβα με λεπτό σπόρο

Ο σωλήνας ASTM A524 πρέπει να παράγεται από πλήρως σφαγμένο χάλυβα χρησιμοποιώντας πρακτική λεπτού κόκκου.και επιδόσεις σε υπηρεσία πίεσης.

Ελεγχόμενη περιεκτικότητα σε άνθρακα και μαγγάνιο

Η μέγιστη περιεκτικότητα σε άνθρακα περιορίζεται στο 0,21%, ενώ το μαγγάνιο ελέγχεται μεταξύ 0,90% και 1,35%.

Ορισμένη αντοχή σύμφωνα με το πάχος του τοίχου

Η επιλογή της ποιότητας καθορίζεται από το πάχος του τοίχου:

• Ο βαθμός Ι ισχύει για πάχους τοίχων 9,52 mm και κάτω.

• Ο βαθμός II ισχύει για πάχους τοίχων μεγαλύτερους από 9,52 mm.

Η κατηγορία I παρέχει ελάχιστη αντοχή 240 MPa. Η κατηγορία II παρέχει ελάχιστη αντοχή 205 MPa με αυξημένη ελάχιστη επιμήκυνση για σωλήνες με παχύτερο τοίχωμα.

Υποχρεωτική θερμική επεξεργασία μετά το σχηματισμό

Τόσο οι καυτεργασμένοι σωλήνες όσο και οι καυτεργασμένοι σωλήνες θερμαίνονται ξανά σε θερμοκρασία άνω των 845°C. Στη συνέχεια ψύνονται στον αέρα ή μέσα στον θάλαμο ψύξης ενός κλιματισμού-ελεγχόμενου φούρνου.

Η επεξεργασία αυτή μειώνει τις υπολειπόμενες τάσεις σχηματισμού και παράγει πιο σταθερές μηχανικές ιδιότητες σε ολόκληρο το τμήμα του σωλήνα.

Δυνατό για δευτερογενή κατασκευή

Σωλήνες ASTM A524 προορίζονται να παραμείνουν κατάλληλοι για:

• Εξεργασία με συγκόλληση

• Κρύο κάμψη

• Φλάντζες

• Σφραγισμένα περιτυλίγματα

• Επεξεργασία

• Σχηματισμός τερμάτων

• Συγκρότημα συστήματος πίεσης

Οι διαδικασίες κατασκευής θα πρέπει να χαρακτηρίζονται σύμφωνα με τον κώδικα τελικού εξοπλισμού και τις συνθήκες λειτουργίας.

Τα Πλεονεκτήματά Μας

Ελέγχος βαθμίδων με βάση το πάχος τοίχου

Ένα συχνό ζήτημα αγοράς είναι η παραγγελία της βαθμίδας I ή της βαθμίδας II χωρίς να επιβεβαιώνεται το πραγματικό ονομαστικό πάχος τοιχώματος.

Η διαδικασία εξέτασης των υλικών μας ταιριάζει με το πάχος του τοίχου με τη σωστή ταξινόμηση:

• Δυναμικότητας έως και 9,52 mm, συμπεριλαμβανομένης της πλάκας: βαθμός Ι

• Δυναμικότητας άνω των 9,52 mm

Αυτό αποτρέπει την εσφαλμένη ταυτοποίηση της ποιότητας στις προσφορές, τα αρχεία κατασκευής, τα σήματα σωλήνων και τα πιστοποιητικά επιθεώρησης.

Ακολουθήσιμη θερμική επεξεργασία και τεκμηρίωση υλικού

Οι αγοραστές σωλήνων υπηρεσίας πίεσης απαιτούν συνήθως απόδειξη ότι το υλικό έχει υποβληθεί στην καθορισμένη θερμική επεξεργασία μετά το σχηματισμό.

Τα αρχεία παραγωγής μπορούν να περιλαμβάνουν:

• Αριθμός θερμότητας

• Οδός παραγωγής

• Κατάσταση θερμικής επεξεργασίας

• Χημική ανάλυση

• Αποτελέσματα της δοκιμής ελαστικότητας

• Αποτελέσματα υδροστατικής ή μη καταστροφικής δοκιμής

• Τελικές διαστάσεις

• Σημείωση του προϊόντος

• EN 10204 3.1 Πιστοποιητικό ελέγχου

Η ιχνηλασιμότητα αυτή υποστηρίζει την εισερχόμενη επιθεώρηση και την επανεξέταση της τεκμηρίωσης του εξοπλισμού υπό πίεση.

Απαιτήσεις διαστάσεων και δοκιμών που επιβεβαιώνονται πριν από την παραγωγή

Οι μετρήσεις των σωλήνων από μόνες τους δεν επαρκούν για τον ορισμό μιας παραγγελίας ASTM A524.και τεκμηρίωση επιθεώρησης.

Πριν από την κατασκευή, η παραγγελία μπορεί να επανεξεταστεί για:

• NPS ή εξωτερική διάμετρος

• Ονομαστικό πάχος τοιχώματος ή πρόγραμμα

• Τάξη Ι ή Τάξη ΙΙ

• Καυτό φινίρισμα ή ψυχρή έλξη

• Καθορισμένο ή τυχαίο μήκος

• Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα

• Υδροστατική ή μη καταστροφική δοκιμή

• Προστασία επιφάνειας

• Απαιτήσεις σήμανσης

• Τύπος πιστοποιητικού επιθεώρησης

Αυτό μειώνει τις τεχνικές αποκλίσεις μεταξύ της παραγγελίας αγοράς, του σχεδίου παραγωγής και των τελικών εγγράφων επιθεώρησης.

Πρότυπα εκτέλεσης

Εφαρμογή

Σωλήνες μεταφοράς δεξαμενών αποθήκευσης υγρών χαμηλής θερμοκρασίας

Οι αδιάβροχοι σωλήνες από ατσάλι άνθρακα ASTM A524 μπορούν να χρησιμοποιηθούν για σωλήνες μεταφοράς που συνδέονται με δεξαμενές αποθήκευσης υγρών χαμηλής θερμοκρασίας, όπου η καθορισμένη θερμοκρασία σχεδιασμού, η σχεδιαστική πίεση, το επιτρεπόμενο επίπεδο διάβρωσης,και ισχύον κώδικα αδειών σωλήνων κατασκευής από χάλυβα άνθρακα.

Σε αυτή την εφαρμογή, ο σωλήνας μεταφέρει το υγρό διεργασίας μεταξύ του δοχείου αποθήκευσης, της μονάδας αντλίας, της συναρμολόγησης βαλβίδας και του εξοπλισμού διαδικασίας κατ' ευθείαν.Η απρόσκοπτη κατασκευή εξαλείφει τη διαμήκη συγκόλληση, ενώ η δομή από σιδήρου με λεπτό κόκκο υποστηρίζει το σχηματισμό και τη συγκόλληση κατά τη διάρκεια της κατασκευής του συστήματος.

Η τελική επιλογή του υλικού πρέπει να επιβεβαιώνεται βάσει των ελάχιστων απαιτήσεων για τη θερμοκρασία του μέταλλου και τις δοκιμές κρούσης του ισχύοντος κώδικα μηχανικής.Η ASTM A524 δεν πρέπει να θεωρείται κατάλληλη για κρυογενή λειτουργία χωρίς πλήρη επανεξέταση του σχεδιασμού..

Χημική σύνθεση

Μηχανικές ιδιότητες

Κατασκευή και θερμική επεξεργασία

Ο χάλυβας πρέπει να είναι πλήρως σφαγμένος και να κατασκευάζεται χρησιμοποιώντας πρακτική λεπτών κόκκων..

Ο σωλήνας μπορεί να είναι θερμά φτιαγμένος ή ψυχρά τραβήχτηκε, με την επιφύλαξη των διατάξεων κατασκευής που σχετίζονται με το μέγεθος.ο σωλήνας πρέπει να επαναθέρμανται πάνω από τους 845 °C και να ψύχεται με αέρα ή σε θάλαμο ψύξης κλιματισμού.

Η τυπική ακολουθία παραγωγής περιλαμβάνει:

Χάλυβα και χημική ανάλυση
Προετοιμασία των σπιτιών
Πίρσινγκ
Επεξεργασία με ηλεκτρικό ρεύμα
Θερμική επεξεργασία
Καθαρισμός
Τελική τελειοποίηση
Επιθεώρηση διαστάσεων
Μηχανικές δοκιμές
Υδροστατική ή μη καταστροφική δοκιμή
Προστασία επιφάνειας
Σημείωση και πιστοποίηση

Επιθεώρηση και δοκιμές
