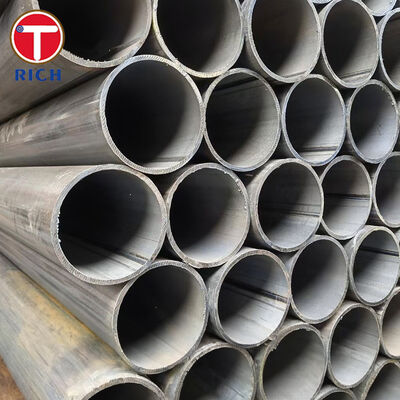

ASTM A587 Σωλήνες από χάλυβα χαμηλού άνθρακα συγκολλημένοι με ηλεκτρική αντίσταση για τη χημική βιομηχανία

Ο σωλήνας χάλυβα χαμηλού άνθρακα ASTM A587 συγκολλημένος με ηλεκτρική αντίσταση κατασκευάζεται ειδικά για εφαρμογές σωλήνων επεξεργασίας στη χημική βιομηχανία, όπου η αξιοπιστία της ακεραιότητας της συγκόλλησης, η καλή ευελιξία,ικανότητα φλάντζερ, και απαιτούνται επιδόσεις κάμψης κοντινής ακτίνας.

Το ASTM A587/A587M καλύπτει σωλήνες χάλυβα χαμηλών ανθρακούχων από NPS 1/2 [DN 15] έως NPS 10 [DN 250], μαζί με τα καθορισμένα πρόσθετα μεγέθη.και ο σωλήνας είναι ομαλοποιημένη μετά την συγκόλλησηΟ σωλήνας που έχει τραβηχτεί με κρύο ρυθμό ομαλοποιείται μετά την τελική πράξη.

Μια βασική διαφορά μεταξύ της ASTM A587 και των προδιαγραφών γενικής χρήσης συγκολλημένων σωλήνων είναι η έμφαση που δίνει στις επιδόσεις σχηματισμού.Ο σωλήνας που παρέχεται σύμφωνα με το παρόν πρότυπο προορίζεται να αντέχει σε σοβαρές εργασίες φλάντζερ σε όλα τα καλυπτόμενα μεγέθη και στροφές κοντινής ακτίνας μέσω NPS 4 [DN 100].

Προδιαγραφές

Βασικά χαρακτηριστικά

Υψηλή διαμόρφωση για κατασκευασμένες γραμμές επεξεργασίας

Ο σωλήνας ASTM A587 έχει σχεδιαστεί για εφαρμογές που απαιτούν σημαντικά περισσότερο σχηματισμό από τον συμβατικό σωλήνα ευθείας διαδικασίας.

Το υλικό πρέπει να είναι κατάλληλο για:

• Σοβαρές εργασίες σχηματισμού φλάντζων σε ολόκληρο το εύρος των καλυπτόμενων μεγεθών

• Σχετική κάμψη ακτίνας μέσα από το NPS 4 [DN 100]

• Χειροκλίση χωρίς απαράδεκτη ρωγμή ή βλάβη συγκόλλησης

• Αντίστροφη ισοπέδωση για την αξιολόγηση της ανθεκτικότητας της συγκόλλησης

Αυτός ο συνδυασμός είναι ιδιαίτερα σημαντικός όταν η τελική γραμμή επεξεργασίας περιέχει σχηματισμένα άκρα, συμπαγές κάμψεις ή κατασκευασμένες συνδέσεις.

Ελεγχόμενη Χημεία χαμηλών εκπομπών άνθρακα

Η ASTM A587 περιορίζει τον άνθρακα σε μέγιστο 0,15%.

Το ελεγχόμενο επίπεδο άνθρακα υποστηρίζει την ευελιξία που απαιτείται για τις εργασίες κάμψης και φλάντζερ, μειώνοντας παράλληλα τον κίνδυνο υπερβολικής σκληρότητας που σχετίζεται με το σχηματισμό και τη συγκόλληση.

Το μαγγάνιο ελέγχεται μεταξύ 0,27% και 0,63%, ενώ ο φωσφόρος και το θείο περιορίζονται σε 0,035% το πολύ.

Άλλος χάλυβας από αλουμίνιο

Ο χάλυβας είναι αλουμινίου νεκρού, με αλουμίνιο που προσδιορίζεται μεταξύ 0,020% και 0,100%.

Η ελεγχόμενη αποοξείδωση συμβάλλει στη σταθερή ποιότητα του χάλυβα και συμβάλλει στην παροχή των ομοιόμορφων χαρακτηριστικών σχηματισμού που απαιτούνται για την κατασκευή σωλήνων.

Υποχρεωτική τυποποίηση

Ο σωλήνας που κατασκευάζεται μετά την κατασκευή του ERW κανονικεύεται πάνω από την ανώτερη κρίσιμη θερμοκρασία μετασχηματισμού.

Για σωλήνες ψυχρής έλξης, η εξομάλυνση πραγματοποιείται μετά την τελική πράξη ψυχρής έλξης.

Η κανονικοποίηση μειώνει τις μεταλλουργικές διαφορές που δημιουργούνται κατά τη διάρκεια της συγκόλλησης και του σχηματισμού και παράγει μια πιο ομοιόμορφη μικροδομή σε όλο το σώμα του σωλήνα.

Καθορισμένη μηχανική απόδοση

Ο τελικός σωλήνας πρέπει να πληροί τις ακόλουθες ελάχιστες απαιτήσεις ελαστικότητας:

• Δυνατότητα τέντωσης: 330 MPa τουλάχιστον

• Δυνατότητα απόδοσης: 205 MPa τουλάχιστον

• Επιμήκυνση σε 50 mm: τουλάχιστον 40%

Η σχετικά υψηλή ελάχιστη απαίτηση επιμήκυνσης είναι ιδιαίτερα σημαντική για αγωγούς χημικής επεξεργασίας με φλάντζες και λυγισμένους σωλήνες.

Τα Πλεονεκτήματά Μας

Ελεγχόμενη ακεραιότητα συγκόλλησης ERW

Ένα από τα κύρια ζητήματα προμηθειών για σωλήνες ERW χημικής επεξεργασίας είναι αν η διαμήκη συγκόλληση μπορεί να αντέξει την επακόλουθη κάμψη και το σχηματισμό φλάντζας χωρίς ρωγμή.

Ο έλεγχος της παραγωγής εστιάζει επομένως όχι μόνο στην εξωτερική εμφάνιση της συγκόλλησης, αλλά και στη μεταλλουργική και μηχανική κατάσταση της συνολικής ζώνης συγκόλλησης.

Η επιθεώρηση ASTM A587 μπορεί να περιλαμβάνει:

• Δοκιμές επιπέδου

• Δοκιμή αντίστροφης ισοπεδώσεως

• Δοκιμές φλάντζης

• Δοκιμασία με ρεύμα δίνης

• Υπερήχθης δοκιμή

• Δοκιμή διαρροής μαγνητικού ρεύματος

Οι εξετάσεις αυτές παρέχουν επαλήθευση της συνέχειας συγκόλλησης πριν από την είσοδο του σωλήνα στη μεταγενέστερη κατασκευή.

Ελέγχονται οι επιδόσεις του σχηματισμού πριν από την παράδοση

Οι κατασκευαστές χημικού εξοπλισμού εκτελούν συχνά τις εργασίες κάμψης, σχηματισμού τερμάτων και σχηματισμού φλάντζων μετά την παραλαβή του σωλήνα.

Για το λόγο αυτό, η επαλήθευση των διαστάσεων από μόνη της είναι ανεπαρκής.

Το σωλήνα ASTM A587 παράγεται ειδικά για σοβαρές εφαρμογές σχηματισμού.οι δοκιμές σχηματισμού παρέχουν καθορισμένη τεχνική βάση για την αξιολόγηση του κατά πόσον ο σωλήνας είναι κατάλληλος για παρασκευή κατάντη.

Για έργα με ιδιαίτερα μικρές ακτίνες κάμπωσης ή ειδικές γεωμετρικές φλάντζες,αντιπροσωπευτικά δείγματα παραγωγής μπορούν επίσης να αξιολογηθούν σε σχέση με τις απαιτήσεις του πελάτη για το σχηματισμό τελικών εξαρτημάτων.

Ακολουθήσιμη θερμότητα, διαστάσεις και αποτελέσματα δοκιμών

Η διαφορά μεταξύ των θερμοκρασιών παραγωγής μπορεί να δημιουργήσει προβλήματα κατά την αυτοματοποιημένη κάμψη, συγκόλληση ή συναρμολόγηση εξοπλισμού διαδικασίας.

Επομένως, η ιχνηλασιμότητα του υλικού μπορεί να διατηρηθεί από τον εισερχόμενο χάλυβα μέσω της παραγωγής ERW, της τυποποίησης, της επιθεώρησης και της ταυτοποίησης των τελικών σωλήνων.

Η τεκμηρίωση επιθεώρησης μπορεί να περιλαμβάνει:

• Αριθμός θερμότητας

• Χημική ανάλυση

• Ιδιότητες ελαστικότητας

• Έξω διάμετρος

• Μοντέλο

• Έλεγχος ευθείας

• Κατάσταση θερμικής επεξεργασίας

• Αποτελέσματα μη καταστροφικής εξέτασης

Αυτό επιτρέπει στις ομάδες αγορών και ελέγχου ποιότητας να επαληθεύουν τη συμμόρφωση του υλικού με την παραγγελία αγοράς πριν από τη χρήση της παραγωγής.

Πρότυπα εκτέλεσης

Εφαρμογή

Χημική δοσολογία Σκιτ διαδικασία-πύλη μεταφοράς νερού

Μια αντιπροσωπευτική εφαρμογή είναι ο σωλήνας μεταφοράς νερού διαδικασίας που εγκαταστάθηκε μέσα σε ένα χημικό δοσολογικό πάτωμα.

Αυτές οι συγκροτήσεις συχνά απαιτούν συμπαγή διαδρομή σωλήνων, σχηματισμένες συνδέσεις, συγκολλημένα κλαδιά και ακριβώς τοποθετημένα άκρα σωλήνων μέσα σε περιορισμένο χώρο εξοπλισμού.

Το σωλήνα ASTM A587 ERW είναι κατάλληλο για αυτό το είδος κατασκευασμένης γραμμής επεξεργασίας, επειδή η ελεγχόμενη χημική του χαμηλής περιεκτικότητας σε άνθρακα, η κανονικοποιημένη κατάσταση, η ελάχιστη επιμήκυνση 40%,και καθορισμένες επιδόσεις επιφάνειας και επιφάνειας υποστήριξης, επακόλουθης κάμψης και κατασκευής.

Actual compatibility with the transported chemical must be verified separately because ASTM A587 defines the steel pipe construction and mechanical requirements but does not establish universal corrosion resistance for all chemical media.

Χημική σύνθεση

Μηχανικές ιδιότητες

Αναφορά διαστάσεων

Επιθεώρηση ποιότητας

Η τυπική επιθεώρηση παραγωγής ASTM A587 περιλαμβάνει επαλήθευση διαστάσεων, ταυτοποίηση υλικού, μηχανικές δοκιμές, αξιολόγηση σχηματισμού και εξέταση συγκόλλησης.

Τα κρίσιμα στοιχεία ελέγχου περιλαμβάνουν:

• Ακολουθησιμότητα αριθμού θερμότητας

• Επιβεβαίωση της χημικής σύνθεσης

• Μέτρηση εξωτερικής διάμετρου

• Μέτρηση πάχους τοίχου

• Έλεγχος ευθείας

• Δοκιμές ελαστικότητας

• Δοκιμές επιπέδου

• Δοκιμή αντίστροφης ισοπεδώσεως

• Δοκιμές φλάντζης

• Επιθεώρηση της περιοχής συγκόλλησης

• Μη καταστροφική εξέταση

• Τελική οπτική επιθεώρηση

Ως εκ τούτου, ο αγωγός χάλυβα χαμηλού άνθρακα ASTM A587 ERW είναι πιο κατάλληλος όταν ένα σχέδιο σωλήνων χημικής διαδικασίας απαιτεί συνδυασμό ελεγχόμενης χημείας χαμηλού άνθρακα, κανονικής κατάστασης συγκόλλησης,υψηλή ευελιξία, αξιόπιστες επιδόσεις σχηματισμού και επαληθεύσιμη ποιότητα συγκόλλησης ERW αντί μόνο για βασική ικανότητα μεταφοράς υγρού.
