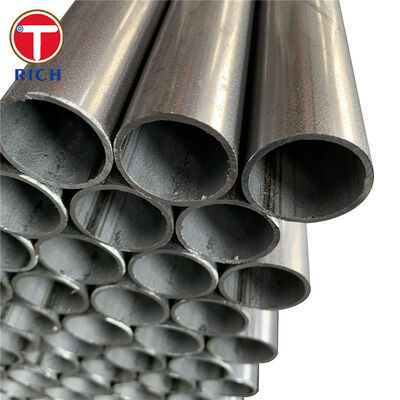

Σωλήνες από αλουμινένιο χάλυβα ακριβείας ASTM A787 για εφαρμογές αυτοκινήτων

Ο αλουμινένιος σωλήνας χάλυβα ASTM A787 είναι ένας μηχανικός σωλήνας από ανθρακούχο χάλυβα ηλεκτροσυγκολλημένος με αντίσταση, κατασκευασμένος από λωρίδα χάλυβα επικαλυμμένη με αλουμίνιο. Συνδυάζει τη σταθερότητα διαστάσεων και τη μορφοποιησιμότητα σωλήνων από ανθρακούχο χάλυβα χαμηλής περιεκτικότητας σε άνθρακα με προστατευτική επιφάνεια βάσης αλουμινίου, καθιστώντας τον ιδιαίτερα κατάλληλο για εξαρτήματα αυτοκινήτων που εκτίθενται σε υψηλή θερμοκρασία, συμπύκνωση, ρύπους του δρόμου και επαναλαμβανόμενους θερμικούς κύκλους.

Για συστήματα εξάτμισης αυτοκινήτων, ο χάλυβας με επικάλυψη Al-Si επιλέγεται συνήθως επειδή η πλούσια σε αλουμίνιο επιφάνεια παρέχει προστασία από οξείδωση και διάβρωση, ενώ η επικάλυψη που περιέχει πυρίτιο προάγει την πρόσφυση της επικάλυψης κατά τη διάρκεια της επακόλουθης διαμόρφωσης και της θερμικής έκθεσης.

Για τεχνικές αγορές, η προδιαγραφή του σωλήνα πρέπει να ορίζει όχι μόνο το ASTM A787, αλλά και τη χημική σύνθεση του χάλυβα, τον τύπο της επικάλυψης αλουμινίου και τη μάζα της επικάλυψης, την εξωτερική διάμετρο, το πάχος τοιχώματος, την επεξεργασία της συγκόλλησης, τις ανοχές διαστάσεων, την κατάσταση της επιφάνειας και τις απαιτούμενες δοκιμές κατασκευής.

Προδιαγραφές

Κύρια Χαρακτηριστικά

1. Ελεγχόμενη Μεταλλική Επικάλυψη

Η επικάλυψη αλουμινίου εφαρμόζεται στη λωρίδα χάλυβα πριν από τη διαμόρφωση του σωλήνα. Για θερμικές εφαρμογές αυτοκινήτων, το υλικό με επικάλυψη ASTM A463 Τύπου 1 Al-Si είναι συνήθως η πιο σχετική διαμόρφωση.

Οι τυπικές εμπορικές ονομασίες επικάλυψης Τύπου 1 περιλαμβάνουν:

• T1-13

• T1-25

• T1-40

Η απαιτούμενη ονομασία επικάλυψης πρέπει να ορίζεται στην εντολή αγοράς αντί να χρησιμοποιείται ο γενικός όρος «αλουμινένιος χάλυβας».

2. Γεωμετρία Σωλήνα Ακριβείας ERW

Το ASTM A787 καλύπτει μηχανικούς σωλήνες με εξωτερικές διαστάσεις από 12,7 mm έως 380,0 mm και πάχη τοιχώματος από περίπου 0,70 mm έως 4,60 mm εντός του κανονικού πεδίου εφαρμογής του.

Για εργασίες διαμόρφωσης αυτοκινήτων, η εξωτερική διάμετρος, το πάχος τοιχώματος, η οβάλτητα, η ευθύτητα και η κατάσταση της ραφής συγκόλλησης πρέπει να ελέγχονται σύμφωνα με την τελική εργασία κάμψης, επέκτασης ή διαμόρφωσης άκρων.

3. Επιφάνεια Al-Si για Θερμική Λειτουργία

Η επικάλυψη ASTM A463 Τύπου 1 περιέχει συνήθως περίπου 5–11% πυρίτιο στο σύστημα επικάλυψης αλουμινίου. Το πυρίτιο τροποποιεί το διαμεταλλικό στρώμα μεταξύ της επικάλυψης αλουμινίου και του υποστρώματος χάλυβα και βελτιώνει την πρόσφυση της επικάλυψης.

Αυτή η διαμόρφωση επιλέγεται ευρέως όταν απαιτείται τόσο αντοχή στην οξείδωση όσο και απόδοση κατασκευής.

4. Καλή Μορφοποιησιμότητα Υποστρώματος Χαμηλής Περιεκτικότητας σε Άνθρακα

Βαθμοί όπως 1008, 1010 και 1015 παρέχουν σχετικά χαμηλή περιεκτικότητα σε άνθρακα, υποστηρίζοντας:

• Κάμψη σωλήνα

• Επέκταση άκρων

• Συρρίκνωση

• Δημιουργία αυλακώσεων

• Φλάντζες

• Συγκόλληση

• Σύνδεση βραχιόνων

Για εξαρτήματα που απαιτούν μεγαλύτερη αντοχή, μπορούν να αξιολογηθούν βαθμοί υψηλότερης περιεκτικότητας σε άνθρακα όπως 1018 ή 1021 ανάλογα με τη σοβαρότητα της διαμόρφωσης.

5. Η Επικάλυψη και οι Απαιτήσεις του Σωλήνα Πρέπει να Διαχωρίζονται

Το ASTM A787 καθορίζει απαιτήσεις για τον τελικό μηχανικό σωλήνα με μεταλλική επικάλυψη, ενώ το υπόστρωμα χάλυβα με αλουμινένια επικάλυψη συνήθως ορίζεται σύμφωνα με την ισχύουσα προδιαγραφή φύλλου με επικάλυψη.

Μια τεχνικά πλήρης παραγγελία πρέπει επομένως να προσδιορίζει τόσο την προδιαγραφή του σωλήνα όσο και την απαιτούμενη κατάσταση επικάλυψης.

Τα Τεχνικά μας Πλεονεκτήματα

1. Έλεγχος Επικάλυψης Ραφής Συγκόλλησης

Ανησυχία αγοραστή:
Η μητρική λωρίδα μπορεί να έχει ομοιόμορφη επικάλυψη αλουμινίου, αλλά η συγκόλληση ERW διαταράσσει τοπικά την επικάλυψη γύρω από την επιμήκη συγκόλληση.

Για ένα εξάρτημα εξάτμισης αυτοκινήτου, η ανεπαρκής προστασία αυτής της περιοχής μπορεί να δημιουργήσει μια τοπική διαδρομή διάβρωσης, ακόμη και όταν η υπόλοιπη επιφάνεια του σωλήνα είναι σωστά αλουμινένια.

Η προσέγγισή μας ελέγχου:

• Η θέση της ραφής συγκόλλησης παρακολουθείται συνεχώς κατά την παραγωγή.

• Η κατάσταση της ραφής συγκόλλησης ελέγχεται πριν από την επακόλουθη διαμόρφωση.

• Μπορεί να οριστεί επαναεπικάλυψη ή προστασία ζώνης συγκόλλησης για την περιοχή της ραφής.

• Πραγματοποιείται οπτική επιθεώρηση για ασυνέχεια επικάλυψης, ξεφλούδισμα και εκτεθειμένο υπόστρωμα.

• Η κατάσταση της ραφής συγκόλλησης μπορεί να συμπεριληφθεί στο συμφωνημένο σχέδιο επιθεώρησης.

Η κατάσταση της επικάλυψης της ζώνης συγκόλλησης πρέπει επομένως να αντιμετωπίζεται ξεχωριστά από την κατάσταση της επικάλυψης της μητρικής λωρίδας.

2. Ο Τύπος Επικάλυψης και η Μάζα Επικάλυψης Ορίζονται, Όχι Υποτίθενται

Ανησυχία αγοραστή:
Ο «αλουμινένιος σωλήνας» από μόνος του δεν ορίζει τη χημεία της επικάλυψης ή τη μάζα της επικάλυψης.

Δύο σωλήνες που περιγράφονται ως αλουμινένιοι μπορεί επομένως να έχουν διαφορετική απόδοση σε υψηλή θερμοκρασία οξείδωσης, συμπύκνωση και διαμόρφωση.

Η προσέγγισή μας ελέγχου:

Η προδιαγραφή αγοράς μπορεί να προσδιορίζει:

• Τύπος επικάλυψης ASTM A463/A463M

• Τύπος 1 Al-Si ή Τύπος 2 επικάλυψη αλουμινίου

• Απαιτούμενη ονομασία επικάλυψης

• Μάζα επικάλυψης

• Κατάσταση επιφάνειας

• Λιπαρή ή στεγνή κατάσταση

• Απαίτηση πρόσφυσης επικάλυψης

Ελέγχεται η τεκμηρίωση της εισερχόμενης λωρίδας με επικάλυψη έναντι της παραγγελθείσας προδιαγραφής επικάλυψης πριν από την παραγωγή του σωλήνα.

3. Έλεγχος Διαστάσεων για Κάμψη και Συναρμολόγηση Αυτοκινήτων

Ανησυχία αγοραστή:
Ένας σωλήνας μπορεί να πληροί τις βασικές ονομαστικές απαιτήσεις εξωτερικής διαμέτρου και πάχους τοιχώματος, αλλά να δημιουργεί προβλήματα κατά τη ρομποτική κάμψη ή τη συναρμολόγηση συστήματος εξάτμισης, εάν η οβάλτητα, η μεταβολή του τοιχώματος ή η θέση της συγκόλλησης είναι ασταθής.

Πιθανές συνέπειες περιλαμβάνουν:

• Υπερβολική οβάλτητα στις κάμψεις

• Ρυτιδώσεις

• Κακή υποστήριξη μανδρελίου

• Ασταθής επέκταση άκρων

• Διαρροή σφιγκτήρα

• Ασυνέπεια κατά την αυτοματοποιημένη συναρμολόγηση

Η προσέγγισή μας ελέγχου:

Για παραγγελίες σωλήνων αυτοκινήτων, η επιθεώρηση μπορεί να περιλαμβάνει:

• Εξωτερική διάμετρος

• Πάχος τοιχώματος

• Οβάλτητα

• Ευθύτητα

• Μήκος

• Θέση ραφής συγκόλλησης

• Κατάσταση άκρου

• Απόδοση κάμψης

• Απόδοση επέκτασης

Μπορούν να συμφωνηθούν αυστηρότερα όρια διαστάσεων ανά έργο, όπου η διαδικασία κάμψης που ακολουθεί απαιτεί μεγαλύτερη συνέπεια από την βασική ανοχή ASTM.

Πρότυπα Εκτέλεσης

Εφαρμογή

Σωλήνας Σύνδεσης Καταλύτη Αυτοκινήτου

Μια συγκεκριμένη εφαρμογή για αλουμινένιους σωλήνες ASTM A787 είναι ο σωλήνας σύνδεσης μεταξύ ενός καταλύτη αυτοκινήτου και των γειτονικών εξαρτημάτων του συστήματος εξάτμισης.

Αυτό το εξάρτημα εκτίθεται σε:

• Ζεστά καυσαέρια

• Επαναλαμβανόμενοι κύκλοι θέρμανσης και ψύξης

• Συμπύκνωση που παράγεται κατά τις κρύες εκκινήσεις

• Εξωτερική υγρασία του δρόμου

• Αλάτι δρόμου και υπολείμματα

• Μηχανική δόνηση

• Εργασίες κάμψης σωλήνων και διαμόρφωσης άκρων κατά την κατασκευή

Ο αλουμινένιος ανθρακούχος χάλυβας Al-Si παρέχει έναν πρακτικό συνδυασμό μορφοποιησιμότητας υποστρώματος, αντοχής στη θερμική οξείδωση και εξωτερικής προστασίας από διάβρωση για αυτό το εξάρτημα.

Για εφαρμογές εξάτμισης, η εξωτερική διάμετρος του σωλήνα, το πάχος τοιχώματος, η ακτίνα κάμψης, η ονομασία επικάλυψης, η προστασία ραφής και οι απαιτήσεις επέκτασης άκρων πρέπει να καθορίζονται από το τελικό σχέδιο συναρμολόγησης εξάτμισης και όχι να επιλέγονται μόνο από ονομαστικές διαστάσεις σωλήνων.

Χημική Σύνθεση

Επιλογή Βαθμού

1008
Είναι η καταλληλότερη για σοβαρή διαμόρφωση όπου προτιμάται χαμηλή περιεκτικότητα σε άνθρακα και υψηλή ολκιμότητα.

1010
Ένας ισορροπημένος βαθμός χαμηλής περιεκτικότητας σε άνθρακα κατάλληλος για κάμψη, συγκόλληση και κοινά μηχανικά εξαρτήματα αυτοκινήτων.

1015
Παρέχει μέτρια υψηλότερη αντοχή, διατηρώντας παράλληλα χρήσιμη ικανότητα διαμόρφωσης.

1018
Η υψηλότερη περιεκτικότητα σε μαγγάνιο και άνθρακα παρέχει αυξημένη αντοχή σε σύγκριση με τους 1008/1010, αλλά οι απαιτήσεις διαμόρφωσης πρέπει να αξιολογούνται πιο προσεκτικά.

1021
Χρησιμοποιείται όπου απαιτείται υψηλότερη αντοχή υποστρώματος και η σοβαρότητα της διαμόρφωσης είναι συγκριτικά μέτρια.

Μηχανικές Ιδιότητες

Προτεινόμενη Προδιαγραφή Αγοράς

Για έναν αλουμινένιο σωλήνα ASTM A787 αυτοκινήτου, ένα τεχνικά πλήρες RFQ πρέπει να περιλαμβάνει:

Πρότυπο: ASTM A787/A787M
Προϊόν: Μηχανικός σωλήνας από ανθρακούχο χάλυβα ERW αλουμινένιος
Βαθμός: 1008 / 1010 / 1015 / 1018 / 1021
Επικάλυψη: ASTM A463/A463M Τύπος 1 Al-Si ή καθορισμένη εναλλακτική
Ονομασία επικάλυψης: Καθορίζεται από τον αγοραστή
Εξωτερική Διάμετρος: Σύμφωνα με το σχέδιο του εξαρτήματος
Πάχος τοιχώματος: Σύμφωνα με το σχέδιο του εξαρτήματος
Μήκος: Σταθερό ή τυχαίο μήκος
Ανοχή Εξωτερικής Διαμέτρου: Καθορισμένη
Ανοχή Τοιχώματος: Καθορισμένη
Οβάλτητα: Καθορισμένη όπου η κάμψη είναι κρίσιμη
Ευθύτητα: Καθορισμένη
Επεξεργασία ραφής συγκόλλησης: Επαναεπικαλυμμένη/προστατευμένη εάν απαιτείται
Επιφάνεια: Στεγνή ή λαδωμένη
Κατασκευή: Κάμψη/διαμόρφωση άκρων/κοπή όπως απαιτείται
Επιθεώρηση: Δοκιμές διαστάσεων, επικάλυψης, ραφής συγκόλλησης και διαμόρφωσης όπως συμφωνήθηκε
Τεκμηρίωση: Τεκμηρίωση υλικού και επιθεώρησης σύμφωνα με την προδιαγραφή αγοράς
