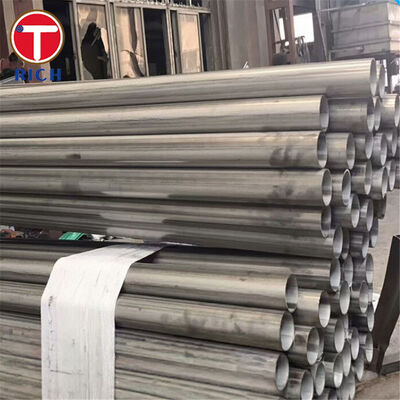

ΒΣ 6323-7 Υπευθυγραμμισμένοι έλκηθροι σωλήνες από χάλυβα για αυτοκινητοβιομηχανία και μηχανική

Τα βυθισμένα ατσάλινα σωλήνες συγκολλημένων με τόξο BS 6323-7 είναι μήκους συγκολλημένα σωλήνες από ατσάλι άνθρακα που προορίζονται για εφαρμογές αυτοκινήτου, μηχανικής και γενικής μηχανικής.Το πρότυπο αυτό εφαρμόζεται ειδικά σε βυθισμένα έλξης με τόξο σωλήνες με εξωτερική διάμετρο 150 mm και άνω και ορίζει δύο κατηγορίες υλικών.: SAW 4 και SAW 5.

Οι σωλήνες κατασκευάζονται με διαμήκη συγκόλληση προδιαμορφωμένης πλακέτας χάλυβα ή σκελπ με τη χρήση μιας αυτόματης διαδικασίας συγκόλλησης με βυθισμένο τόξο.Για σωλήνες ψυχρού μεγέθους, μπορεί να εφαρμοστεί θερμική επεξεργασία όταν απαιτείται.

Το BS 6323-7:1982 είναι ένα ιστορικό Βρετανικό Πρότυπο και έχει αποσυρθεί.Οι αγοραστές πρέπει να επιβεβαιώσουν εάν η αρχική προδιαγραφή BS 6323-7 απαιτείται συμβατικά ή εάν πρέπει να χρησιμοποιηθεί η αντικαταστατική BS EN 10296-1..

Προδιαγραφές

Βασικά χαρακτηριστικά

Ελεγχόμενη γεωμετρία μεγάλου διαμέτρου

Το πρότυπο BS 6323-7 προορίζεται ειδικά για σωλήνες με εξωτερική διάμετρο 150 mm και άνω.καθιστώντας την προδιαγραφή κατάλληλη για σχετικά μεγάλες συγκολλημένες μηχανικές διατομές σωλήνων.

Η ανοχή της εξωτερικής διάμετρου ελέγχεται σε ± 0,75% ή ± 10 mm, ανάλογα με το ποια παράγει τη μικρότερη επιτρεπόμενη απόκλιση.εκτός της εξωτερικής ενίσχυσης στη συγκόλληση.

Καθορισμένα επίπεδα αντοχής στην έλξη

Το SAW 4 έχει ελάχιστη αντοχή απόδοσης 235 MPa και ελάχιστη αντοχή σε έλξη 410 MPa.

Το SAW 5 παρέχει υψηλότερη ελάχιστη αντοχή απόδοσης 340 MPa και ελάχιστη αντοχή σε έλξη 490 MPa.

Η διάκριση αυτή επιτρέπει στους σχεδιαστές και τους αγοραστές να επιλέγουν το επίπεδο αντοχής σύμφωνα με τις απαιτήσεις μηχανικής φόρτωσης του τελικού εξαρτήματος.

Ακεραιότητα συγκόλλησης με βυθισμένο τόξο

Ο σωλήνας κατασκευάζεται με αυτόματη συγκόλληση με βυθισμένο τόξο ενός διαμήκους αρθρώματος στο πλαίσιο μιας προδιαμορφωμένης πλάκας ή σκελετού.Η διαδικασία είναι ιδιαίτερα κατάλληλη για σωλήνες με σχετικά μεγάλη διάμετρο και βαρύτερο τοίχωμα, επειδή οι παράμετροι συγκόλλησης μπορούν να ελέγχονται συνεχώς κατά μήκος της διαμήκης ραφής.

Εκτός από τις δοκιμές ελαστικότητας, το BS 6323-7 απαιτεί δοκιμή κάμψης λωρίδας.και το δείγμα δεν πρέπει να παρουσιάζει σημαντικές ρωγμές ή ελαττώματα.

Τα Πλεονεκτήματά Μας

1Ελέγχος της ποιότητας των συγκόλλησης για μεταγενέστερη κατασκευή

Μια από τις κύριες ανησυχίες κατά την αγορά μηχανικών σωλήνων SAW μεγάλου διαμέτρου είναι αν η διαμήκη συγκόλληση θα αντέξει το κόψιμο, τη συγκόλληση, την κάμψη και την κατασκευή χωρίς να αναπτύξουν ελαττώματα.

Ως εκ τούτου, η παραγωγή μπορεί να ελεγχθεί γύρω από την ευθυγράμμιση συγκόλλησης, την εισροή θερμότητας, την ενίσχυση συγκόλλησης, την διείσδυση και τη σταθερότητα διαστάσεων.που παρέχει μια άμεση μέθοδο αξιολόγησης της ευελιξίας και της σταθερότητας της ζώνης συγκόλλησης.

Για τις κρίσιμες παραγγελίες, η συμπληρωματική NDT, όπως η υπερηχητική εξέταση της διαμήκης συγκόλλησης, μπορεί να προσδιορίζεται ξεχωριστά στην παραγγελία αγοράς.

2. Ελέγχος διαστάσεων για συναρμολόγηση και επεξεργασία

Οι συγκολλημένοι σωλήνες μεγάλου διαμέτρου μπορούν να δημιουργήσουν προβλήματα συναρμολόγησης όταν η ωορρηξία, η διακύμανση του τοίχου, η ευθεία ή η απόκλιση του μήκους κοπής είναι υπερβολική.

Το BS 6323-7 παρέχει καθορισμένες ανοχές σε OD, πάχος και μήκος, ενώ το BS 6323-1 καθορίζει ένα γενικό όριο ευθείας 1,5 mm ανά μέτρο.Μπορεί να συμφωνηθούν αυστηρότερες ανοχές όταν οι σωλήνες προορίζονται για μηχανική επεξεργασία, μηχανικά συστήματα ή ελεγχόμενα εξαρτήματα συγκόλλησης.

Η διαστασιακή επιθεώρηση μπορεί να περιλαμβάνει το OD, την περίμετρο, το πάχος του τοίχου, την ευθεία, το μήκος και τη γεωμετρία της συγκόλλησης σύμφωνα με το σχέδιο επιθεώρησης του αγοραστή.

3- σαφής βαθμός και ιχνηλασιμότητα της επιθεώρησης

Οι επαγγελματίες αγοραστές χρειάζονται συχνά επιβεβαίωση ότι ο προμηθευόμενος σωλήνας αντιστοιχεί στην παραγγελθείσα ποιότητα και όχι μόνο στην εμπορική περιγραφή χάλυβα άνθρακα.

Επομένως, οι παραγγελίες μπορούν να προσδιοριστούν με βάση την ποιότητα του BS 6323-7, τον αριθμό θερμότητας, τις διαστάσεις, τις συνθήκες παράδοσης και τις απαιτήσεις επιθεώρησης.Η χημική σύνθεση και οι ιδιότητες τέντωσης μπορούν να επαληθευτούν σύμφωνα με τις αντίστοιχες απαιτήσεις του SAW 4 ή του SAW 5..

Όταν η τεκμηρίωση του έργου απαιτεί σύγχρονες προδιαγραφές,ο αγοραστής πρέπει να το δηλώσει πριν από την παραγωγή, επειδή το πρότυπο BS 6323-7 έχει αποσυρθεί και αντικατασταθεί για συγκρίσιμες εφαρμογές μηχανικής από το πρότυπο BS EN 10296-1.

Πρότυπα εκτέλεσης

Τα πρότυπα αυτά δεν πρέπει να θεωρούνται αυτόματα εναλλακτικά.και κατάσταση παράδοσης πρέπει να ελέγχονται ξεχωριστά πριν από την αντικατάσταση.

Εφαρμογή

Υψηλής χωρητικότητας οχήματα

Μια ειδική εφαρμογή είναι ένα μεγάλο μηχανικό σωληνιακό στερέωμα που χρησιμοποιείται σε βαριές οχηματικές οδοντωτικές συστάσεις.

Ο σωλήνας παρέχει το κυλινδρικό δομικό σώμα που απαιτείται για τη μετάδοση ή υποστήριξη μηχανικών φορτίων, διατηρώντας παράλληλα ελεγχόμενη διάμετρο, ευθεία και πάχος τοιχώματος για μεταγενέστερη μηχανική επεξεργασία,συγκόλλησηΤο SAW 5 μπορεί να επιλεγεί όταν απαιτείται μεγαλύτερη ελάχιστη αντοχή από την SAW 4.

Η τελική καταλληλότητα πρέπει να επιβεβαιώνεται από τον υπολογισμό του πραγματικού φορτίου του κατασκευαστικού στοιχείου, την απαίτηση κόπωσης, τον σχεδιασμό συγκόλλησης και τις εφαρμοστέες τεχνικές προδιαγραφές του οχήματος.

Χημική σύνθεση

Το BS 6323-7 προσδιορίζει μόνο δύο κλάσεις χάλυβα, SAW 4 και SAW 5. Ως εκ τούτου, η προσθήκη πέντε κλάσεων θα απαιτούσε προδιαγραφές υλικών ανάμειξης από μη συνδεδεμένα πρότυπα και θα μπορούσε να παραπλανήσει τους αγοραστές.Ο παρακάτω πίνακας περιέχει σκόπιμα μόνο τις δύο κλάσεις που καθορίζονται επίσημα από την BS 6323-7..

Μηχανικές ιδιότητες
