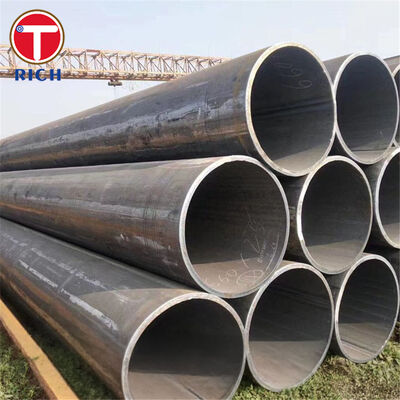

Σωλήνας νερού πηγάδι από συγκολλημένο χάλυβα άνθρακα ASTM A589

Ο σωλήνας φρεατίου από συγκολλημένο ανθρακούχο χάλυβα ASTM A589 έχει σχεδιαστεί για την κατασκευή φρεατίων νερού, συμπεριλαμβανομένου του αγωγού μετάδοσης κίνησης, του αυλακωτού και παρασυρόμενου σωλήνα, του αγωγού φρεατίου με κίνηση και του περιβλήματος του φρεατίου νερού. Παρόλο που το ASTM A589/A589M καλύπτει οδούς κατασκευής χωρίς ραφή και συγκολλημένα, το προϊόν που περιγράφεται εδώ παρέχεται ως σωλήνας από ανθρακούχο χάλυβα με ηλεκτροσυγκόλληση.

Για την παραγωγή ERW, το ASTM A589 επιτρέπει υλικό Βαθμού Α και Βαθμού Β. Ο βαθμός Β παρέχει την υψηλότερη μηχανική αντοχή, με ελάχιστη αντοχή εφελκυσμού 415 MPa και ελάχιστη αντοχή διαρροής 240 MPa. Το πρότυπο ελέγχει επίσης το πάχος του τοιχώματος, την εξωτερική διάμετρο, την υδροστατική πίεση δοκιμής, τα άκρα των σωλήνων, τους συνδέσμους και τις απαιτήσεις διαστάσεων σύμφωνα με τον ισχύοντα τύπο σωλήνα φρεατίου νερού.

Ο σωλήνας μπορεί να τροφοδοτείται με απλά άκρα ή με σπείρωμα και συζευγμένα άκρα. Οι συνθήκες μαύρης ή γαλβανισμένης επιφάνειας μπορούν να καθοριστούν σύμφωνα με την παραγγελία αγοράς και το περιβάλλον του έργου.

Προδιαγραφές

Κύρια Χαρακτηριστικά

Ηλεκτρική-Αντίσταση-Συγκολλητή Κατασκευή

Το ASTM A589 επιτρέπει την κατασκευή ηλεκτροσυγκολλημένης αντίστασης και για τους τέσσερις τύπους σωλήνων φρεατίων νερού στους βαθμούς Α και Β. Η παραγωγή ERW παρέχει συνεχή διαμήκη συγκόλληση και είναι κατάλληλη για παραγωγή ελεγχόμενου όγκου περιβλήματος φρεατίων νερού και συναφών σωληνοειδών προϊόντων.

Για σωλήνα ERW με εξωτερική διάμετρο 8 ίντσες ή μεγαλύτερη, το εγκάρσιο δοκίμιο εφελκυσμού που λαμβάνεται κατά μήκος της συγκόλλησης πρέπει να επιτυγχάνει τουλάχιστον την ελάχιστη αντοχή εφελκυσμού που απαιτείται για την παραγγελία.

Καθορισμένη ισχύς βαθμού

Το ASTM A589 Grade A έχει ελάχιστη αντοχή εφελκυσμού 330 MPa και ελάχιστη αντοχή διαρροής 205 MPa.

Το ASTM A589 Grade B αυξάνει αυτές τις ελάχιστες τιμές σε αντοχή εφελκυσμού 415 MPa και αντοχή διαρροής 240 MPa.

Επομένως, ο βαθμός Β επιλέγεται συνήθως όταν απαιτείται υψηλότερη αξονική αντοχή και αντίσταση στο φορτίο εγκατάστασης.

Ελεγχόμενο πάχος τοίχου

Το ελάχιστο πάχος τελειωμένου τοιχώματος δεν επιτρέπεται να είναι περισσότερο από 12,5% κάτω από το καθορισμένο ονομαστικό πάχος τοιχώματος.

Αυτό είναι ιδιαίτερα σημαντικό για το περίβλημα των φρεατίων, επειδή το τοπικό χαμηλό πάχος μπορεί να μειώσει την αντίσταση σε φορτία χειρισμού, φορτία εγκατάστασης και εξωτερική πίεση εδάφους.

Υδροστατική δοκιμή κάθε μήκους ERW

Κάθε μήκος σωλήνα υποβάλλεται σε υδροστατική δοκιμή στην πίεση που καθορίζεται στον ισχύοντα πίνακα διαστάσεων ASTM A589.

Για ηλεκτροσυγκολλημένο σωλήνα με ηλεκτρική αντίσταση, η καθορισμένη υδροστατική πίεση δοκιμής διατηρείται για τουλάχιστον 5 δευτερόλεπτα.

Αυτή η δοκιμή επαληθεύει την ακεραιότητα πίεσης τόσο του σώματος του σωλήνα όσο και της διαμήκους συγκόλλησης πριν από την αποστολή.

Ειδικός έλεγχος διαστάσεων για το νερό

Το ASTM A589 δεν είναι απλώς μια προδιαγραφή συγκολλημένων σωλήνων γενικής χρήσης. Ορίζει χωριστά:

Τύπος Ι – Σωλήνας μετάδοσης κίνησης

Τύπος ΙΙ – Σωλήνας με φρεάτιο και παρασυρόμενο σωλήνα

Τύπος ΙΙΙ – Σωλήνας οδηγούμενου φρεατίου

Τύπος IV – Σωλήνας περιβλήματος νερού φρεατίου

Οι διαστάσεις, τα πάχη των τοιχωμάτων, οι διατάξεις ζεύξης, οι λεπτομέρειες του σπειρώματος και οι υδροστατικές πιέσεις ποικίλλουν ανάλογα με τον επιλεγμένο τύπο και μέγεθος.

Τα Πλεονεκτήματά μας

Έλεγχος ραφής συγκόλλησης για εγκατάσταση φρεατίου νερού

Ένας επαγγελματίας αγοραστής σωλήνων φρεατίου νερού ενδιαφέρεται όχι μόνο για την αντοχή του βασικού μετάλλου αλλά και για την ακεραιότητα της διαμήκους συγκόλλησης.

Η παραγωγή συγκολλημένων σωλήνων ASTM A589 μπορεί να ελεγχθεί σύμφωνα με τις παραγγελθείσες μηχανικές απαιτήσεις Βαθμού Α ή Βαθμού Β. Για τον κατάλληλο σωλήνα ERW μεγάλης διαμέτρου, η εγκάρσια δοκιμή εφελκυσμού συγκόλλησης μπορεί να συμπεριληφθεί στο σχέδιο επιθεώρησης για να επαληθευτεί ότι η συγκόλληση επιτυγχάνει την ελάχιστη αντοχή εφελκυσμού που καθορίζεται για τον παραγγελθέντα βαθμό.

Η υδροστατική δοκιμή εκτελείται επίσης σύμφωνα με την ισχύουσα απαίτηση μεγέθους και πίεσης ASTM A589.

Έλεγχος διαστάσεων για διάταξη περιβλήματος και ζεύξης

Προβλήματα εγκατάστασης φρεατίου νερού παρουσιάζονται συνήθως όταν η εξωτερική διάμετρος, το πάχος του τοιχώματος, το εσωτερικό διάκενο ή οι διαστάσεις του άκρου του σπειρώματος είναι ασυνεπείς.

Επομένως, οι διαστάσεις παραγωγής ελέγχονται με βάση τον ισχύοντα πίνακα Τύπου ASTM A589 αντί για τη χρήση μιας γενικής ανοχής συγκολλημένων σωλήνων.

Για σωλήνες τύπου II που έχουν βελτιωθεί και παρασυρθεί, το εσωτερικό διάκενο μπορεί να επαληθευτεί χρησιμοποιώντας την καθορισμένη απαίτηση μετατόπισης. Για τροφοδοσία με σπείρωμα και σύζευξη, η διαμόρφωση σπειρώματος και ζεύξης μπορεί να παραχθεί σύμφωνα με τις ισχύουσες απαιτήσεις σωλήνων φρεατίου νερού A589.

Ιχνηλασιμότητα αγοράς-παραγγελίας ανά τύπο, βαθμό και τελικό φινίρισμα

Οι παραγγελίες ASTM A589 χρειάζονται περισσότερες πληροφορίες από τη διάμετρο και το πάχος τοιχώματος.

Μια τεχνικά πλήρης παραγγελία θα πρέπει να προσδιορίζει:

Τύπος ASTM A589

Μέθοδος κατασκευής ERW

Βαθμός Α ή Β βαθμός

Εξωτερική διάμετρος ή NPS

Πάχος τοιχώματος

Μήκος

Μαύρο ή γαλβανισμένο φινίρισμα

Απλό άκρο ή άκρο με σπείρωμα και σύζευξη

Απαιτούμενη διαμόρφωση ζεύξης

Ειδικές απαιτήσεις επιθεώρησης

Αυτές οι παράμετροι μπορούν να ενσωματωθούν στην τεκμηρίωση παραγωγής και στα αρχεία επιθεώρησης, έτσι ώστε ο παραδοτέος σωλήνας να μπορεί να ελεγχθεί απευθείας σε σχέση με τις προδιαγραφές αγοράς.

Πρότυπα Εκτέλεσης

Εφαρμογή

Περίβλημα πηγαδιού υπόγειων υδάτων

Μια τυπική εφαρμογή είναι μια χορδή περιβλήματος από συγκολλημένο ανθρακούχο χάλυβα Τύπου IV που χρησιμοποιείται για τη στήριξη της γεώτρησης μιας γεωτρήσεως υπόγειων υδάτων.

Το περίβλημα διατηρεί τη σταθερότητα της γεώτρησης, διαχωρίζει ασταθείς σχηματισμούς εδάφους ή βράχους από το διάστημα παραγωγής νερού, παρέχει ελεγχόμενη δίοδο για το συγκρότημα της αντλίας και προστατεύει τη δομή του φρέατος κατά την εγκατάσταση και τη λειτουργία.

Για αυτήν την εφαρμογή, το περίβλημα ASTM A589 Grade B ERW μπορεί να επιλεγεί όπου απαιτείται υψηλότερη ελάχιστη αντοχή εφελκυσμού και διαρροής.

Χημική Σύνθεση

Μηχανικές Ιδιότητες
