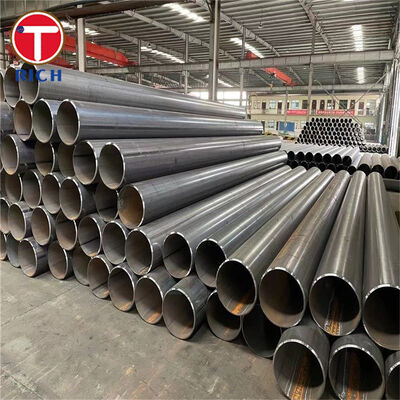

ASTM A671 Χαλύβδινος Σωλήνας Συγκολλημένος με Ηλεκτρική Τήξη για Χαμηλές Θερμοκρασίες

Ο χαλύβδινος σωλήνας ASTM A671 συγκολλημένος με ηλεκτρική τήξη κατασκευάζεται από χαλύβδινη πλάκα άνθρακα ή κράματος ποιότητας δοχείου πίεσης με πρόσθετο υλικό πλήρωσης κατά τη συγκόλληση. Έχει σχεδιαστεί κυρίως για συστήματα σωληνώσεων υψηλής πίεσης που λειτουργούν σε ατμοσφαιρικές και χαμηλότερες θερμοκρασίες.

Η ποιότητα ASTM A671 προσδιορίζει την πλάκα δοχείου πίεσης που χρησιμοποιείται για την κατασκευή σωλήνων, ενώ ο αριθμός της κλάσης καθορίζει την απαιτούμενη θερμική επεξεργασία του σωλήνα, την ακτινογραφική εξέταση και την κατάσταση δοκιμής πίεσης. Κοινές ποιότητες χάλυβα άνθρακα περιλαμβάνουν CB60, CB65, CB70, CC60, CC65 και CC70. Για σωληνώσεις πίεσης χαμηλής θερμοκρασίας, η σειρά CC λεπτόκοκκου που κατασκευάζεται από πλάκα ASTM A516/A516M συχνά καθορίζεται.

Το ASTM A671 καλύπτει ονομαστικά σωλήνες με εξωτερική διάμετρο 400 mm ή μεγαλύτερη και πάχος τοιχώματος 6 mm ή μεγαλύτερο. Άλλες διαστάσεις μπορούν επίσης να παρασχεθούν όταν πληρούνται όλες οι ισχύουσες απαιτήσεις της προδιαγραφής.

Προδιαγραφές

Κύρια Χαρακτηριστικά

Η Ποιότητα και η Κλάση Ορίζονται Ξεχωριστά

Το ASTM A671 δεν χρησιμοποιεί μόνο την ποιότητα για να ορίσει την τελική κατάσταση του σωλήνα.

Για παράδειγμα:

ASTM A671 CC60 Κλάση 22

Το CC60 προσδιορίζει σωλήνες κατασκευασμένους από λεπτόκοκκη χαλύβδινη πλάκα άνθρακα ASTM A516/A516M Κλάσης 60.

Η Κλάση 22 σημαίνει:

• Ο σωλήνας υποβάλλεται σε ανακούφιση τάσεων μετά τη συγκόλληση.

• Οι συγκολλήσεις εξετάζονται ακτινογραφικά.

• Ο σωλήνας υποβάλλεται σε δοκιμή πίεσης.

Αυτός ο προσδιορισμός ποιότητας-συν-κλάσης είναι σημαντικός κατά την προδιαγραφή σωλήνων για συστήματα πίεσης, επειδή δύο σωλήνες της ίδιας ποιότητας μπορούν να έχουν διαφορετικές συνθήκες θερμικής επεξεργασίας και επιθεώρησης.

Ελεγχόμενη Γεωμετρία Μεγάλης Διαμέτρου

Το ASTM A671 καθιερώνει διαστατικά όρια κατάλληλα για κατασκευασμένους σωλήνες πίεσης:

• Ανοχή εξωτερικής διαμέτρου: ±0,5%

• Μέγιστη εκτός στρογγυλότητας: 1%

• Απόκλιση ευθυγράμμισης: μέγιστο 3 mm ανά 3 m

• Ελάχιστο πάχος τοιχώματος: όχι περισσότερο από 0,3 mm κάτω από το ονομαστικό πάχος

• Ανοχή μήκους μη μηχανουργημένων άκρων: -0 / +13 mm

Αυτοί οι έλεγχοι είναι ιδιαίτερα σημαντικοί για τη συγκόλληση πεδίου μεγάλης διαμέτρου, την ευθυγράμμιση φλάντζας, την κατασκευή σωληνώσεων και την προετοιμασία περιφερειακών αρμών.

Καθορισμένες Κλάσεις Συγκόλλησης και Δοκιμής Πίεσης

Το ASTM A671 παρέχει πολλαπλές κλάσεις κατασκευής, ώστε η επιθεώρηση να μπορεί να ταιριάζει με τις απαιτήσεις του έργου.

Επιπλέον κλάσεις θερμικής επεξεργασίας καθίζησης είναι διαθέσιμες για τις ισχύουσες ποιότητες κράματος.

Τα Πλεονεκτήματά μας

1. Πώς μπορεί να επιβεβαιωθεί η σωστή κλάση ASTM A671 πριν από την παραγωγή;

Ένας κοινός κίνδυνος προμήθειας είναι η προδιαγραφή μόνο του "ASTM A671 CC60" χωρίς τον καθορισμό της απαιτούμενης κλάσης. Η ποιότητα από μόνη της προσδιορίζει την βασική πλάκα, αλλά δεν ορίζει πλήρως τη θερμική επεξεργασία, την ακτινογραφία ή τις δοκιμές πίεσης.

Πριν από την παραγωγή, η περιγραφή του υλικού μπορεί επομένως να επιβεβαιωθεί σε πλήρη μορφή, όπως:

ASTM A671/A671M CC60 Κλάση 22

Η διαδρομή κατασκευής μπορεί στη συνέχεια να αντιστοιχιστεί απευθείας στην παραγγελία:

Πλάκα δοχείου πίεσης → διαμόρφωση → συγκόλληση EFW → ανακούφιση τάσεων → ακτινογραφική εξέταση → δοκιμή πίεσης → διαστατική επιθεώρηση.

Αυτό μειώνει την ασάφεια μεταξύ της παραγγελίας αγοράς, της διαδρομής παραγωγής, του σχεδίου επιθεώρησης και της τεκμηρίωσης του υλικού.

2. Πώς ελέγχεται η ακεραιότητα της συγκόλλησης για υπηρεσία πίεσης;

Για έργα που απαιτούν επαληθευμένη εξέταση συγκόλλησης, οι Κλάσεις 11/12, 21/22, 31/32, 41/42 και 51/52 περιλαμβάνουν απαιτήσεις ακτινογραφικής εξέτασης σύμφωνα με το ASTM A671.

Όταν παραγγέλλεται η αντίστοιχη κλάση με δοκιμή πίεσης, κάθε παρτίδα παραγωγής μπορεί επίσης να τεκμηριωθεί με τα ισχύοντα αρχεία δοκιμής πίεσης.

Η διαθέσιμη τεκμηρίωση επιθεώρησης μπορεί να περιλαμβάνει:

• Ιχνηλασιμότητα αριθμού θερμικής επεξεργασίας υλικού

• Πιστοποιητικά υλικού πλάκας

• Αναγνώριση διαδικασίας συγκόλλησης

• Αρχεία ακτινογραφικής εξέτασης

• Αρχεία δοκιμής πίεσης

• Αναφορές μηχανικών δοκιμών

• Αναφορές διαστατικής επιθεώρησης

• Τελικό πιστοποιητικό επιθεώρησης υλικού

Συμπληρωματικές NDT ή δοκιμές κρούσης μπορούν να ενσωματωθούν όταν απαιτείται από την προδιαγραφή του έργου.

3. Πώς ελέγχονται οι σωλήνες μεγάλης διαμέτρου για εφαρμογή στο εργοτάξιο;

Οι σωλήνες EFW μεγάλης διαμέτρου απαιτούν περισσότερο από ονομαστικό έλεγχο ΕΔ και πάχους τοιχώματος. Η ωοειδότητα και η διαμήκης ευθυγράμμιση επηρεάζουν άμεσα την προετοιμασία της περιφερειακής συγκόλλησης πεδίου.

Οι τελικοί σωλήνες ελέγχονται επομένως έναντι των διαστατικών ορίων του ASTM A671, συμπεριλαμβανομένων:

• ΕΔ: ±0,5%

• Εκτός στρογγυλότητας: ≤1%

• Ευθυγράμμιση: ≤3 mm ανά 3 m

• Ελάχιστο πάχος τοιχώματος: όχι περισσότερο από 0,3 mm κάτω από το ονομαστικό πάχος

Για έργα κατασκευής, πρόσθετα σημεία διαστατικής επιθεώρησης όπως η διάμετρος άκρου, η τετραγωνικότητα άκρου, η γεωμετρία φάλτσας, η περιφέρεια και το μήκος του σωλήνα μπορούν να συμπεριληφθούν στο σχέδιο επιθεώρησης.

Πρότυπα Εκτέλεσης

Οι ποιότητες ASTM, EN, JIS, GOST και GB δεν πρέπει να θεωρούνται αυτόματα εναλλάξιμες. Η υποκατάσταση πρέπει να επιβεβαιώνεται έναντι της χημικής σύνθεσης, της μηχανικής αντοχής, της θερμοκρασίας δοκιμής κρούσης, της διαδικασίας συγκόλλησης, της θερμικής επεξεργασίας, των απαιτήσεων επιθεώρησης και του ισχύοντος κώδικα σχεδιασμού πίεσης.

Εφαρμογή

Αγωγοί Μεταφοράς Φυσικού Αερίου Χαμηλής Θερμοκρασίας σε Τερματικό Σταθμό ΥΦΑ

Ο χάλυβας ASTM A671 CC60 ή CC65 EFW μπορεί να προδιαγραφεί για αγωγούς μεταφοράς φυσικού αερίου μεγάλης διαμέτρου χαμηλής θερμοκρασίας σε εγκαταστάσεις διαχείρισης ΥΦΑ, όταν η επιλεγμένη ποιότητα, κλάση, απαιτήσεις δοκιμής κρούσης, θερμοκρασία σχεδιασμού και ο ισχύων κώδικας σωληνώσεων επαληθεύονται από τον μηχανικό του έργου.

Για αυτήν την εφαρμογή, η Κλάση 22 ή 32 θεωρείται συνήθως, όπου η θερμική επεξεργασία μετά τη συγκόλληση ή η κανονικοποίηση, η ακτινογραφική εξέταση συγκόλλησης και η δοκιμή πίεσης απαιτούνται από την προδιαγραφή του έργου.

Η ακριβής επιλογή υλικού πρέπει να βασίζεται στην ελάχιστη θερμοκρασία μετάλλου σχεδιασμού και στην απαιτούμενη απόδοση κρούσης Charpy, αντί μόνο στην αντοχή του σωλήνα.

Χημική Σύνθεση

Οι παρακάτω τιμές δείχνουν αντιπροσωπευτικές απαιτήσεις χημικής σύνθεσης πλάκας ASTM που χρησιμοποιούνται για την κατασκευή πέντε κοινών ποιοτήτων χαλύβδινων σωλήνων άνθρακα ASTM A671.

Οι τιμές βασίζονται στην ανάλυση θερμότητας. Τα όρια άνθρακα που εμφανίζονται παρακάτω ισχύουν για πλάκα A515 έως 25 mm πάχους και πλάκα A516 έως 12,5 mm πάχους. Τα όρια άνθρακα αυξάνονται για ορισμένα μεγαλύτερα πάχη πλάκας· επομένως, το ισχύον πάχος πλάκας πρέπει πάντα να ελέγχεται έναντι της αντίστοιχης απαίτησης ASTM A515/A515M ή ASTM A516/A516M.

Μηχανικές Ιδιότητες

Η ποιότητα σωλήνα ASTM A671 αντλεί το επίπεδο αντοχής του βασικού μετάλλου από την αντίστοιχη προδιαγραφή πλάκας δοχείου πίεσης.
